В углу серверной комнаты центра обработки данных бесшумно работают ряды оптических модулей. Внешне они почти идентичны, но их внутренняя структура кардинально различается. Одни отвечают за соединения на расстоянии нескольких метров между серверными стойками, в то время как другие несут тяжелую нагрузку, прокладывая кабели на десятки километров через весь город. Это различие является наиболее фундаментальной разделительной линией в области оптической связи.

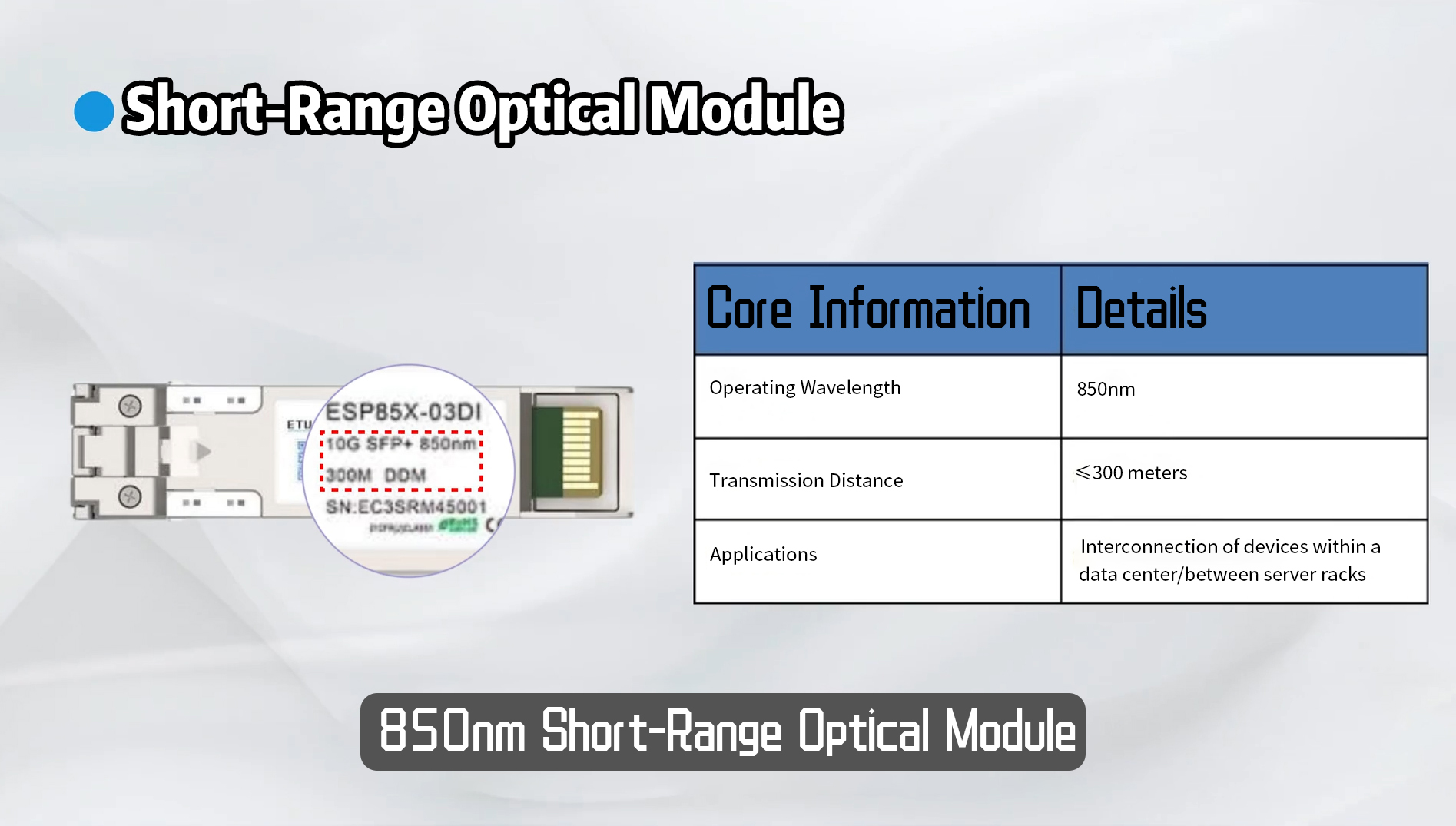

С точки зрения архитектуры физического уровня Основное различие между оптическими модулями для дальней и ближней связи обусловлено расхождением в двух ключевых параметрах: механизмах управления дисперсией и когерентности источника света. Для ближней связи обычно используется многомодовое волокно в паре с VCSEL-лазером, при этом рабочая длина волны зафиксирована в диапазоне 850 нм. Основная идея этой комбинации заключается в полном использовании большой числовой апертуры многомодового волокна, что снижает требования к точности соединения и, следовательно, позволяет контролировать общую стоимость системы. Характеристики прямой модуляции VCSEL-лазеров упрощают проектирование схем, устраняя необходимость в сложных архитектурах драйверов.

Модули для передачи данных на большие расстояния пошли по совершенно иному технологическому пути. Окно с длиной волны 1550 нм стало основным выбором, а одномодовое волокно стало незаменимым средством для замены многомодового волокна. За выбором такой длины волны стоит область наименьшего затухания кварцевого волокна, что позволяет передавать сигналы на большие расстояния без необходимости использования ретрансляторов. Что еще более важно, модули для передачи на большие расстояния обычно используют технологию внешней модуляции и схемы когерентного приема, загружая информацию в фазу света, а не только в его интенсивность.

На уровне компонентов источника света , Различие между лазерами Фабри-Перо и лазерами с распределенной обратной связью (DFB) напрямую определяет границу между передачей на короткие и длинные расстояния. В модулях для коротких расстояний можно использовать лазеры Фабри-Перо, многомодовые характеристики которых не вызывают значительных потерь из-за дисперсии при передаче по коротким волокнам. Однако с увеличением расстояния передачи шум распределения мод, вносимый многомодовыми лазерами, резко ухудшает битовую скорость системы (BER). В модулях для длинных расстояний необходимо использовать лазеры DFB или даже лазеры с внешней резонаторной полостью для обеспечения одномодового режима работы и сжатия спектральной ширины линии до уровня МГц.

Конструкция фотодетекторов на приемной стороне также принципиально отличается. В модулях ближнего действия можно использовать простые PIN-детекторы. которые отличаются высокой скоростью отклика и низкими требованиями к смещению. В модулях дальнего действия обычно используются APD-детекторы. для повышения чувствительности приемника используется эффект лавинного умножения. В сценариях сверхдальнего действия для достижения когерентного детектирования также требуется сбалансированный детектор в сочетании с локально генерирующим лазером, что приближает чувствительность приемника к квантовому пределу.

Также следует отметить различия в управлении питанием и проектировании тепловых систем. Взяв в качестве примера скорость 10 Гбит/с, можно отметить, что модули ближнего действия обычно потребляют менее 1 Вт, и для рассеивания тепла достаточно естественной конвекции. Однако модули дальнего действия могут потреблять более 2,5 Вт, главным образом из-за вычислений алгоритмов цифровой обработки сигналов для компенсации дисперсии и нелинейности. Такое высокое энергопотребление требует использования металлических корпусов и теплоотводящих прокладок в модулях дальнего действия для обеспечения эффективной передачи тепла на поверхность системы.

Различия в сценариях применения еще больше усиливают этот технологический разрыв. . Внутренние соединения центров обработки данных отдают приоритет высокой плотности и низкому энергопотреблению, поэтому модули серий SR и VR являются основными. Однако магистральные сети операторов и межсоединения DCI отдают приоритет максимальной дальности передачи и стабильности длины волны, что требует использования решений серий ER, ZR или даже FR. Модуль ZR+, появившийся в последние годы, пытается достичь скорости передачи, превышающей 80 км и 400 Гбит/с, за счет когерентной технологии, но его энергопотребление все еще значительно превышает энергопотребление модулей ближнего действия.

Интересно, что благодаря прорывам в технологии интеграции кремниевой фотоники технологический разрыв между двумя областями постепенно смещается. В модулях ближнего действия начинают использовать модуляторы на основе кремния для достижения более высокой полосы пропускания, в то время как в модулях дальнего действия совершенствуется интеграция когерентных оптических модулей на кристалле. Однако эта конвергенция более очевидна на технологическом уровне; фундаментальные различия на физическом уровне сохранятся еще долгое время. В конце концов, разница между несколькими метрами и десятками километров — это граница, прочерченная законами физики, которую невозможно полностью преодолеть с помощью инженерных технологий.
