С быстрым развитием центров обработки данных, ИИ и транспортных сетей 5G оптические модули 400G стали ключевой необходимостью в отраслевой цепочке связи. По сравнению со зрелыми оптическими модулями 100G их широкомасштабное внедрение по-прежнему сталкивается со множеством базовых технических и прикладных проблем, что напрямую ограничивает проникновение на рынок и влияет на контроль затрат и стабильность эксплуатации в ключевых сценариях нижнего уровня.

Ⅰ. Технические проблемы: двойные ограничения физических пределов и узких мест производительности

1. Внутренние ограничения технологии модуляции: дилемма отношения сигнал/шум, создаваемая PAM4

Основные оптические модули 400G используют технологию модуляции PAM4 для удвоения скорости одного канала. По сравнению с модуляцией 100G NRZ расстояние между уровнями составляет всего 1/3, а запас отношения сигнал/шум сокращается до 9,5 дБ. Это делает систему восприимчивой к ошибкам передачи битов, вызванным помехами в линии, и предъявляет чрезвычайно высокие требования к точности таких компонентов, как лазеры и детекторы. Кроме того, PAM4 сильно зависит от высокоскоростных DSP-чипов, на которые приходится более 60% общего энергопотребления модуля, создавая порочный цикл «повышение производительности → зависимость от DSP → увеличение энергопотребления», что приводит к потенциальным рискам для теплоотвода и стоимости.

2. Проблемы целостности сигнала: неконтролируемые потери линии при высокоскоростной передаче

Оптический модуль 400G обеспечивает скорость одного канала 106,24 Гбит/с. Высокоскоростная передача сигналов сталкивается с тремя типами потерь в линии:

Во-первых, потери электрических сигналов в печатной плате и разъёмах увеличиваются пропорционально квадрату частоты, что требует дополнительных компонентов для компенсации и повышает сложность модуля.

Во-вторых, дисперсия волокна и вносимые потери в оптическом канале вызывают затухание сигнала, что требует использования высокосложной и дорогостоящей технологии когерентного приёма в сценариях дальней связи.

В-третьих, недостаточная согласованность между оптическим модулем и интерфейсами оборудования нижнего уровня может легко привести к отражению сигнала и перекрёстным помехам, влияя на стабильность линии.

3. Физические пределы энергопотребления и управления теплом: критическое узкое место при высокоплотном развертывании

Типичное энергопотребление оптических модулей 400G FR4/LR4 составляет примерно 10 Вт и 12 Вт соответственно, а оптические модули занимают около 40% общего энергопотребления полностью настроенного коммутатора 51,2T. По мере того как плотность мощности стоек центров обработки данных превышает 10 кВт, традиционное воздушное охлаждение приближается к пределу теплоотвода, а высокие температуры легко приводят к снижению производительности модулей и простоям. Жидкостное охлаждение ограничено стоимостью и необходимостью структурных изменений, что затрудняет его широкое внедрение в краткосрочной перспективе. Кроме того, в текущей архитектуре после повышения скорости до 800G энергопотребление модуля увеличится до 18 Вт, а теплоотвод станет непреодолимым физическим ограничением.

II. Проблемы стоимости: трудноразрешимый конфликт между высокими барьерами входа и масштабируемостью

1. Стоимость ключевых компонентов занимает слишком большую долю в общей стоимости, а отечественная замена недостаточна.

Ключевые компоненты оптических модулей 400G составляют 50–70% стоимости. Высококлассные лазеры, DSP-чипы и другие основные компоненты монополизированы зарубежными компаниями, а между отечественными продуктами и отечественными продуктами существует разрыв. Уровень локализации составляет менее 30%, что не только повышает затраты, но и создаёт риски безопасности цепочки поставок и увеличивает давление на закупки компаний нижнего уровня.

2. Низкий выход продукции при массовом производстве и высокие затраты на тестирование.

Производственный процесс оптических модулей 400G сложен. Выход продукции при массовом производстве решений на основе кремниевой фотоники и InP значительно ниже, чем у 100G, а низкий выход повышает стоимость. Одновременно тестирование является многомерным и сложным, а затраты на оборудование и отладку высоки и требуют много времени.

3. Дилемма выбора корпуса: сложно сбалансировать стоимость и плотность.

Оба основных типа корпусов, QSFP-DD и OSFP, имеют свои ограничения. QSFP-DD обладает высокой плотностью, но отличается высокой стоимостью и ограниченным энергопотреблением, тогда как OSFP обеспечивает хороший теплоотвод, но имеет низкую плотность и высокую стоимость развертывания. Заказчикам нижнего уровня сложно удовлетворить оба требования одновременно, что усиливает давление на стоимость.

Если у вас возникли трудности с выбором продукта 400G, не беспокойтесь, ETU-LINKвсегда готова поддержать вас. Свяжитесь с нами в любое удобное время.

III. Проблемы отраслевой цепочки и совместимости: недостаточное взаимодействие препятствует коммерческому внедрению

Три основные технологические платформы оптических модулей 400G — кремниевая фотоника, InP и TFLN — каждая имеют свои преимущества и недостатки, при этом зрелость отраслевых цепочек значительно различается, а синергия недостаточна. Эта технологическая конкуренция приводит к трудностям при выборе для нижнего уровня, а отсутствие взаимодействия между верхним, средним и нижним звеньями отрасли, вместе с несогласованностью реализации стандартов и асинхронной итерацией, препятствует коммерческому внедрению. С точки зрения совместимости, хотя существуют отраслевые стандарты, такие как CMIS и OSFP MSA, различия в реализациях поставщиков приводят к ограничениям проверки идентификаторов поставщиков при выборе, потенциальным сбоям при смешанном развертывании и недостаточной совместимости интерфейсов с оборудованием нижнего уровня, увеличивая затраты на обслуживание.

IV. Проблемы инженерной реализации и эксплуатации: разрыв между лабораторией и центром обработки данных

Даже если оптические модули 400G решат проблемы технологий, стоимости и отраслевой цепочки, их широкомасштабное применение в центрах обработки данных по-прежнему сталкивается с двумя основными проблемами: развертывание и эксплуатация с обслуживанием. С точки зрения развертывания требования к центрам обработки данных, оптическим волокнам и оборудованию значительно выше, чем для 100G, что требует модернизации и обновления, увеличивая инженерные затраты и сложность. С точки зрения эксплуатации и обслуживания, локализация неисправностей затруднена, интерфейсы и сигналы тревоги поставщиков не стандартизированы, а компоненты быстро стареют, что значительно увеличивает затраты и нагрузку на эксплуатацию и обслуживание.

V. Обобщение проблем и влияние на отрасль

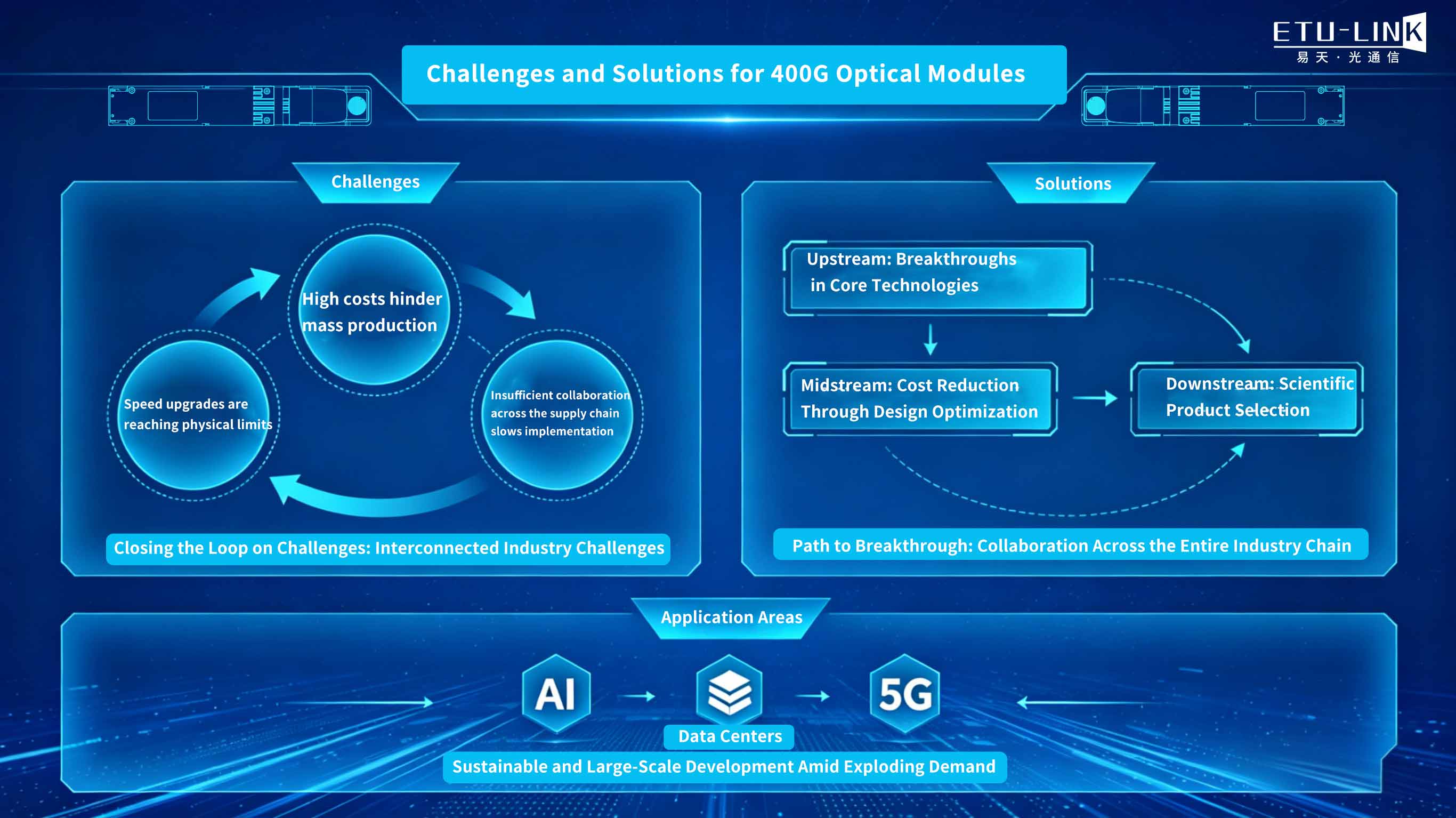

Ключевые проблемы оптических модулей 400G заключаются в том, что повышение скорости достигло физических пределов, высокие затраты препятствуют массовому производству, а недостаточная координация отраслевой цепочки замедляет внедрение. Эти три фактора взаимосвязаны и образуют «цикл проблем», который создаёт как вызовы, так и возможности для специалистов отрасли. Прорывы в ключевых технологиях на верхнем уровне, снижение стоимости за счёт оптимизации дизайна на среднем уровне и научно обоснованный выбор на нижнем уровне, а также сотрудничество всей отраслевой цепочки являются необходимыми условиями для продвижения здорового и масштабного развития оптических модулей 400G на фоне взрывного роста спроса со стороны ИИ, центров обработки данных и 5G.
