В сегодняшнюю эпоху взрывного роста данных, высокоскоростная и стабильная передача данных стала требованием различных отраслей. Как важный компонент сети 100G, основной компонент 100G В Двухволоконный оптический модуль SFP28 привлек большое внимание. Сегодня мы подробно проанализируем четыре основные модели двухволоконных оптических модулей 100G QSFP28: QSFP28-100G-SR4, QSFP28-100G-LR4, QSFP28-100G-ER4 и QSFP28-100G-ZR4.

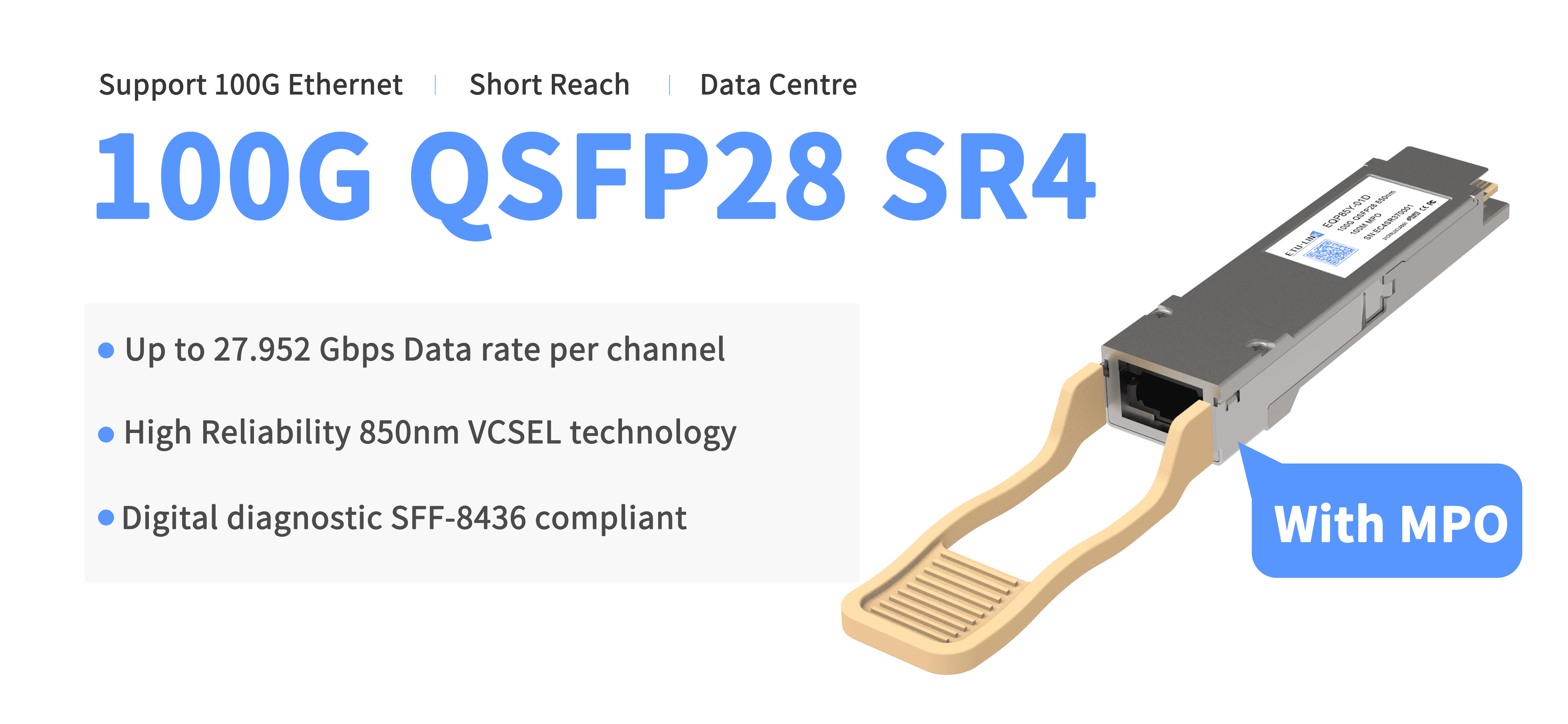

1. КСФ Принцип работы P28-100G-SR4

Оптический модуль QSFP28-100G-SR4 представляет собой параллельный оптический модуль 100G с многомодовой параллельной технологией 4 25G NRZ. На передающем конце электрический сигнал преобразуется в оптический сигнал с помощью лазерной решетки, а затем передается параллельно по ленточному многомодовому оптоволокну; на приемном конце фотодетекторная решетка преобразует параллельный оптический сигнал в параллельный электрический сигнал.

12-жильное многомодовое оптическое волокно MPO (OM3/OM4) может обеспечить дальность передачи 10 0 м или 300 м. Эта модель поддерживает стандарт Ethernet 100GBASE-SR4 и подходит для соединений в центрах обработки данных с высокой плотностью на короткие расстояния.

Преимущества:

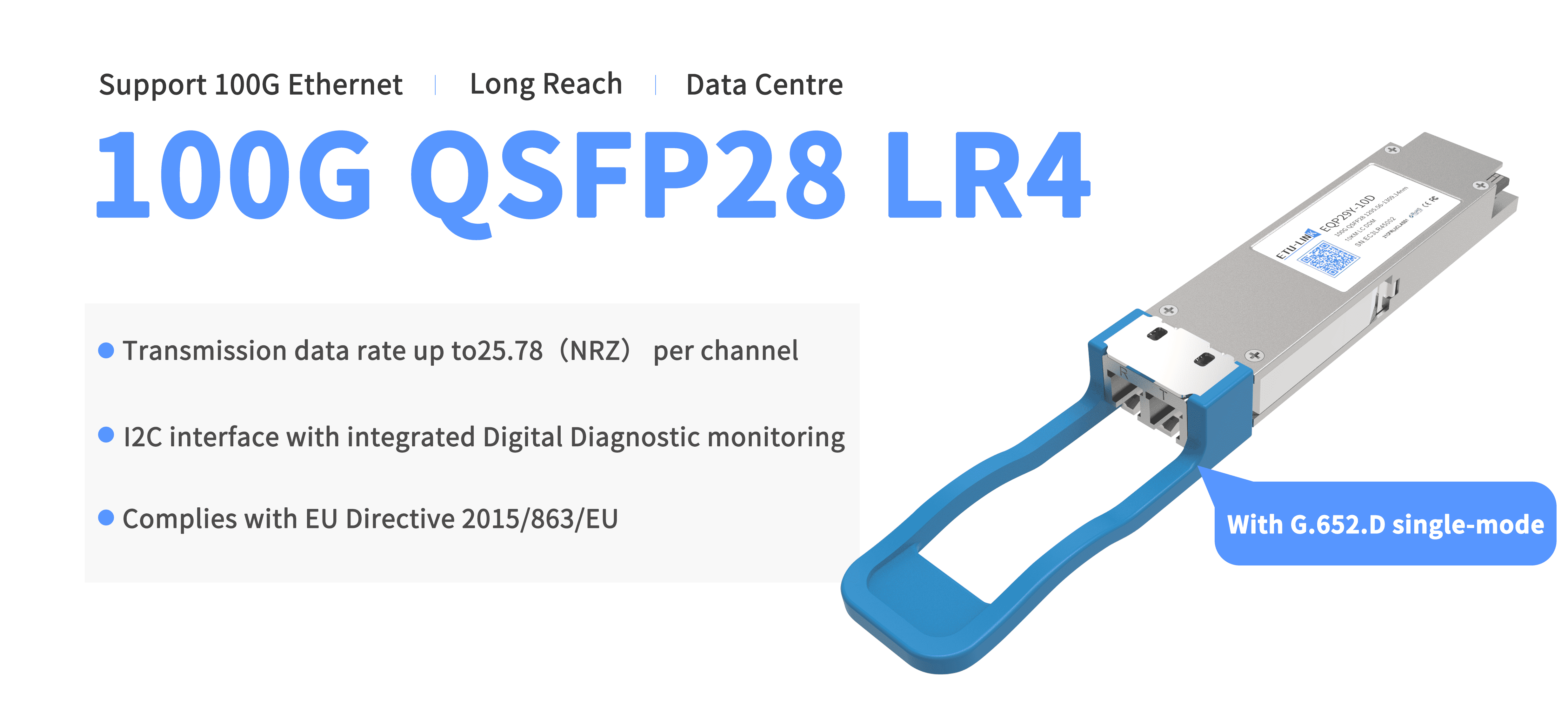

2. Принцип работы QSFP28-100G-LR4

Используя 4-канальную технологию мультиплексирования с разделением по длине волны 25G NRZ (LWDM4), преобразует 4-канальные электрические сигналы 25 Гбит/с в 4-канальные оптические сигналы LAN WDM, затем мультиплексируются в один канал для достижения оптической передачи 100G. На приемном конце оптический вход 100G демультиплексируется в 4 LAN. Затем оптический сигнал WDM преобразуется в 4 выходных электрических канала сигнала.

Расстояние передачи составляет 10 км или 20 км через одномодовое оптоволокно (OS2) с дуплексным интерфейсом LC. Эта модель соответствует стандарту Ethernet 100GBASE-LR4 и подходит для городских сетей и соединения центров обработки данных.

Преимущества:

1. Поддерживает скорость линии 103,125 Гбит/с;

2. Скорость передачи данных на канал до 25,78 (NRZ);

3. Интерфейс 12C со встроенным цифровым диагностическим мониторингом;

4. Соответствует Директиве ЕС 2015/863/EU.

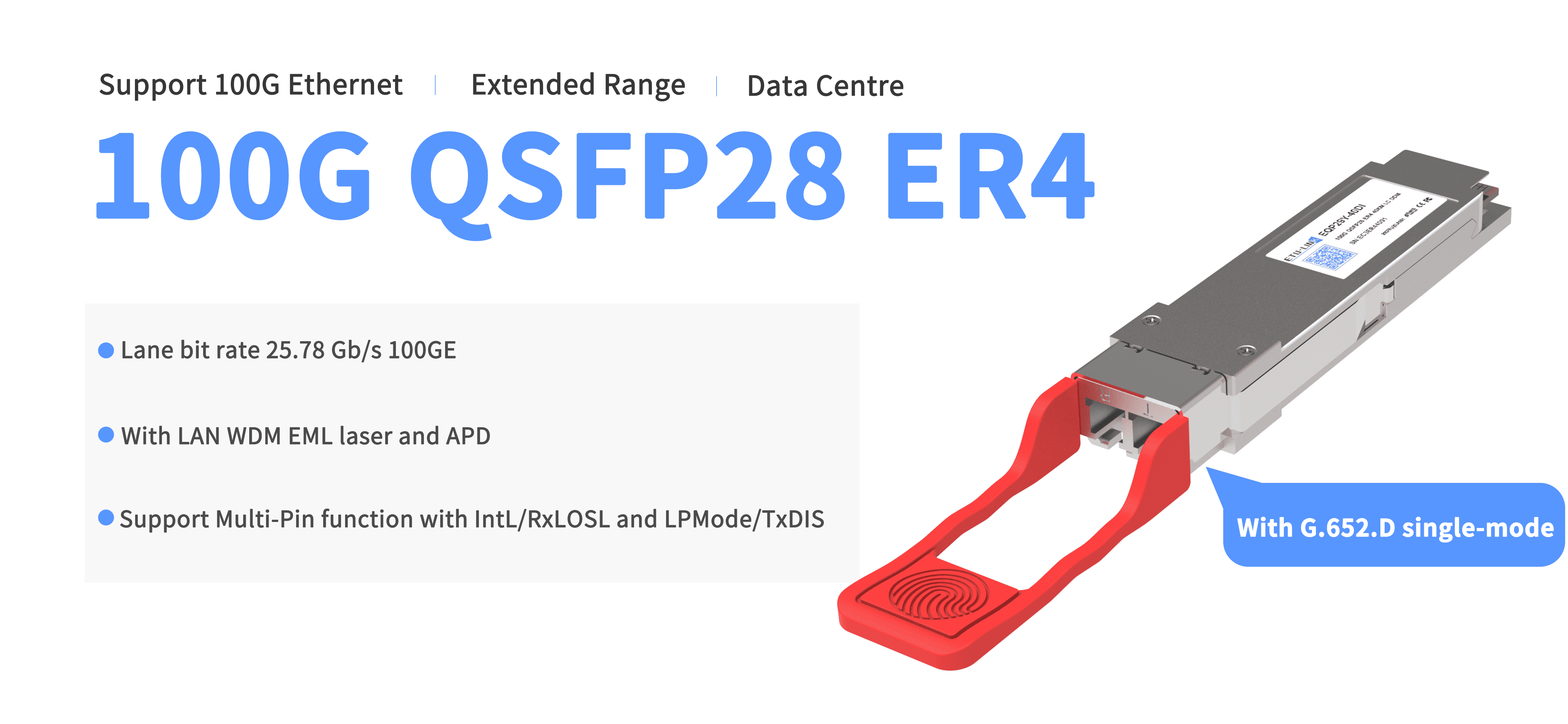

3. Принцип работы QSFP28-100G-ER4

Этот оптический модуль разработан для соответствия Ethernet 100G. Модуль 100 Гбит/с разработан для оптических коммуникационных приложений стандарта BASE-ER4. Он преобразует 4-канальный электрический вход данных 25 Гбит/с в 4-канальный LAN. Оптические сигналы WDM затем мультиплексируются в один канал для оптической передачи 100 Гбит/с. На приемном конце оптический вход 100 Гбит/с демультиплексируется в 4 LAN. Канал оптического сигнала WDM затем преобразуется в 4 выходных электрических канала сигнала.

Расстояние передачи данных до 40 км по одномодовому волокну. Эта модель поддерживает стандарт Ethernet 100GBASE-ER4 и подходит для дальних соединений центров обработки данных и телекоммуникационных сетей.

Преимущества:

1. Поддержка скорости линии 103,125 Гбит/с;

2. Скорость передачи данных канала 25,78 Гбит/с 100GE;

3. С LAN WDM EML лазером и APD;

4. Поддержка многоконтактной функции с IntL/RxLOS L и LPMode/TxDIS;

5. Интерфейс 12C со встроенным цифровым диагностическим мониторингом;

6. Соответствует Директиве ЕС 2015/863/EU.

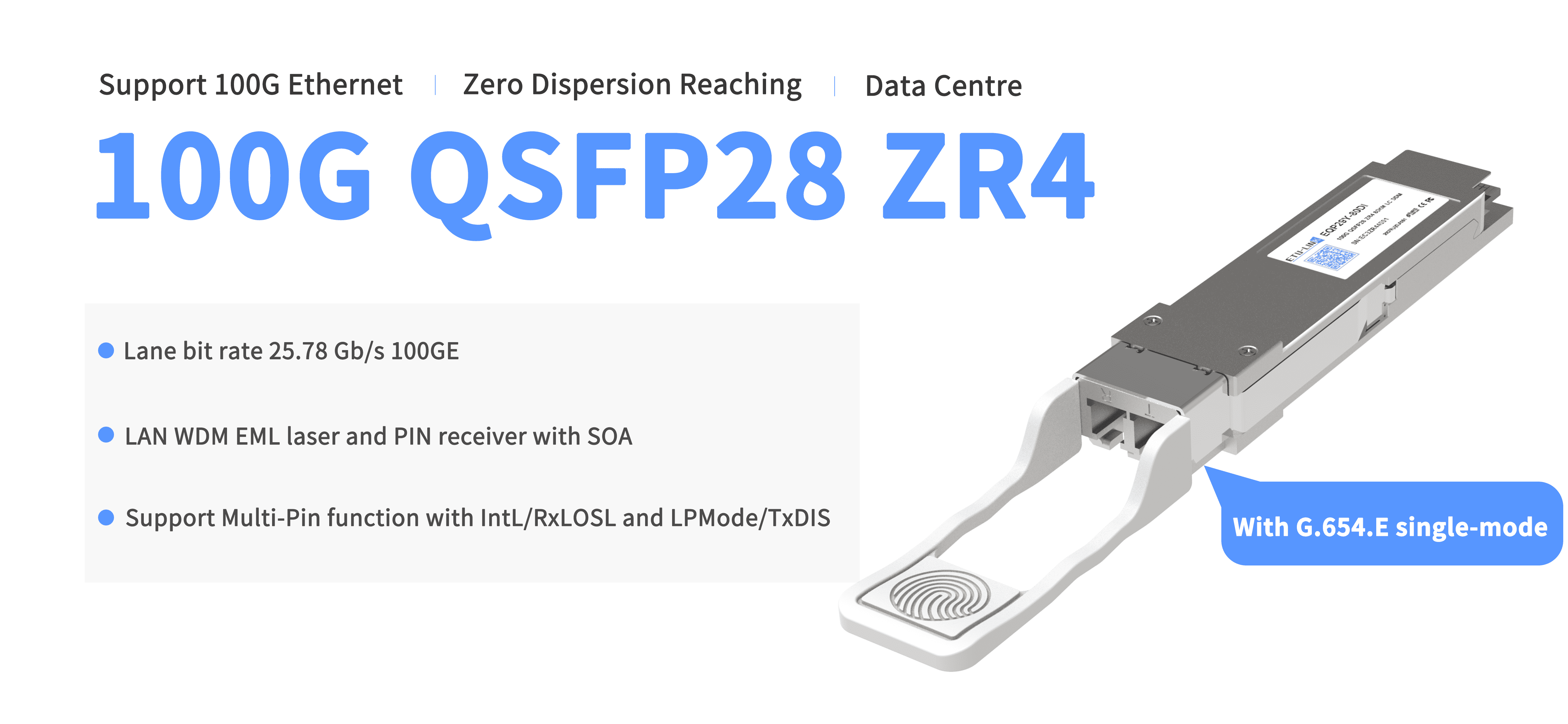

4. Принцип работы QSFP28-100G-ZR4

Разработанный для сверхдальней передачи с использованием 4-канальной технологии 28G NRZ с разделением по длине волны (LWDM4) 4-канальный полнодуплексный приемопередающий модуль. На передающем конце четырехканальные последовательные данные восстанавливаются CDR и передаются на четыре лазерных драйвера; на приемном конце оптические сигналы четырех каналов усиливаются SOA, а затем демультиплексируются встроенным оптическим демультиплексором.

Расстояние передачи более 80 км достигается с помощью одномодового оптоволокна. Эта модель поддерживает стандарт OIF-100G-ZR и подходит для дальних соединений в глобальных сетях и городских сетях.

Преимущества:

1. Поддерживает скорости линии от 103,125 Гбит/с;

2. Скорость передачи данных канала 25,78 Гбит/с 100GE;

3. LAN WDM EML лазер и PIN SOA приемник;

4. Поддержка многоконтактной функции с IntL/RxLOS L и LPMode/TxDIS;

5. Интерфейс 12C со встроенным цифровым диагностическим мониторингом;

6. Соответствует Директиве ЕС 2015/863/EU.

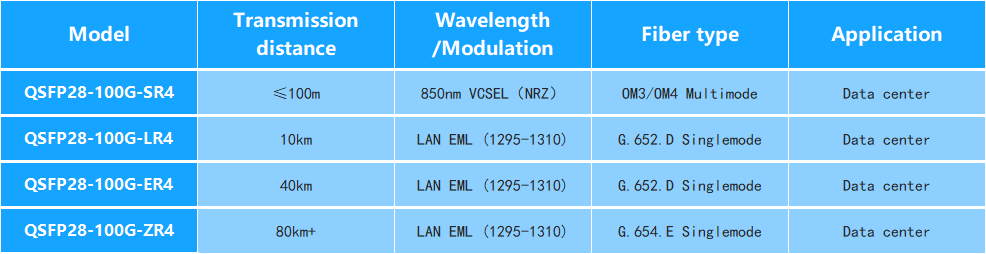

С сравнительная таблица технических параметров из четырех основных моделей двухволоконных оптических модулей 100G QSFP28:

Эти четыре основные модели двухволоконных оптических модулей 100G QSFP28 имеют свои собственные характеристики и преимущества и играют важную роль в различных сценариях применения. При фактическом выборе необходимо всесторонне рассмотреть такие факторы, как конкретное расстояние передачи, требования к полосе пропускания и бюджет затрат, чтобы выбрать наиболее подходящую модель оптического модуля для обеспечения эффективной и стабильной защиты передачи данных.
