В высокоскоростной волоконно-оптической связи, центрах обработки данных и системах передачи данных на большие расстояния целостность сигнала имеет решающее значение. Восстановление тактовой частоты и данных (CDR) — это ключевая функция, обеспечивающая стабильную и безошибочную передачу данных для оптических модулей. Сегодня компания ETU-LINK расскажет вам, что именно представляет собой восстановление данных тактовой частоты в формате CDR: Принцип работы, ключевые роли, отраслевые стандарты и типичные области применения.

1. Что такое CDR (восстановление тактовой частоты и данных) в оптических модулях?

Функция восстановления тактовых данных CDR играет жизненно важную роль в процессе передачи сигнала оптического модуля.

Полное название CDR — восстановление тактовой частоты и данных, что можно просто понять так: после преобразования оптического сигнала в электрический, приемник выполняет формирование электрической области и восстановление тактовой частоты. CDR выполняет две основные функции: первая — обеспечение тактового сигнала для каждой цепи приемника; вторая — оценка принятого сигнала, что удобно для восстановления сигнала данных и последующей обработки.

CDR соответствует отраслевым стандартам IEEE 802.3ae и SFF-8431 для высокоскоростных оптических трансиверов, которые определяют требования к дрожанию сигнала и времени синхронизации.

2. Зачем оптическим модулям нужна функция CDR?

Поскольку при передаче оптического сигнала на определенное расстояние обычно происходит передача на большие расстояния, его форма сигнала будет иметь определенную степень искажения. Принимаемые приемником сигналы представляют собой импульсные сигналы различной длины. В это время приемник не может получить необходимые данные. Поэтому в таких случаях необходима регенерация сигнала. Функции регенерации сигнала включают в себя усиление, изменение формы и изменение синхронизации. Изменение синхронизации относится к восстановлению тактовых данных CDR. Согласно данным отрасли оптической передачи, CDR снижает частоту битовых ошибок (BER) до уровня ниже 10⁻¹² и эффективно компенсирует искажение формы сигнала, вызванное потерями в волокне, дисперсией и шумовыми помехами.

3. Какова основная функция CDR в оптических модулях?

Иными словами, главная функция функции восстановления данных тактового генератора CDR заключается в следующем: оптический модуль Задача состоит в том, чтобы сигнал приемника совпадал с сигналом передатчика. Обычно используются оптические модули CDR, большинство из которых представляют собой высокоскоростные модули для передачи данных на большие расстояния. Например, 10G SFP+ ER / 10G SFP+ ZR Обычно используются оптические модули. Оптические модули, использующие чипы CDR, будут иметь фиксированную скорость передачи данных и не могут использоваться для снижения частоты. CDR выполняет пересинхронизацию, переформирование и повторное усиление (3R-регенерация), что необходимо для магистральных оптических модулей 10G, 25G, 100G и 400G.

4. Каковы типичные области применения оптических модулей CDR?

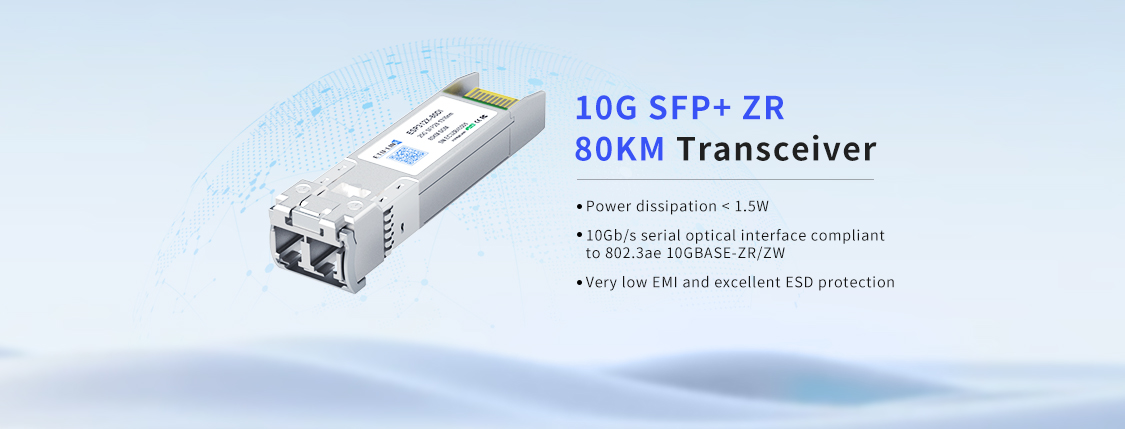

Модули 10G SFP+ ER/ZR от ETU-LINK оснащены чипом CDR, а разъем — дуплексный LC. Они поддерживают два рабочих температурных диапазона: промышленный и коммерческий. Максимальная дальность передачи может достигать 80 км по одномодовому оптическому патч-корду. Они широко используются в сетях 10G Ethernet, оптических сетях передачи данных и 10G Optical Fibre Channel. Эти модули соответствуют спецификациям SFP+ MSA и SFF-8472 DDM, поддерживая коммерческий (0~70°C) и промышленный (-40~85°C) температурные диапазоны.



5. В каких областях широко используется технология CDR?
Микросхема CDR, являясь очень важным электрическим чипом в оптических модулях, напрямую связана с качеством принимаемого сигнала в высокоскоростной связи. Она широко используется в телекоммуникациях, оптических медиаконвертерах, центрах обработки данных, локальных сетях и беспроводных устройствах. Промышленные исследования показывают, что модули CDR снижают энергопотребление до 24% и задержку в 100 раз по сравнению со схемами на основе DSP, и широко используются в сетях 5G Fronthaul, центрах обработки данных и OTN-передачах.
