При строительстве центров обработки данных и коммуникационных сетей оптические модули, являясь ключевыми компонентами для преобразования фотоэлектрических сигналов, напрямую определяют совместимость оборудования и производительность передачи данных через типы своих интерфейсов. Правильное понимание и различение различных часто используемых интерфейсов является необходимым знанием для сетевых инженеров и специалистов по закупкам.

I. По Пакет Интерфейс: от SFP до OSFP

Упаковка определяет физическую форму оптического модуля и занимаемое им пространство на панели устройства. Она стандартизирована стандартом Multi-Source Protocol (MSA) для обеспечения функциональности plug-and-play между поставщиками.

Серия SFP является наиболее широко используемым типом упаковки. SFP имеют размер примерно 13,4 мм × 56,5 мм и используют одноканальную конструкцию для поддержки скоростей от 1 Гбит/с до 10 Гбит/с без изменения форм-фактора; SFP28 далее развивается до 25 Гбит/с.Все три имеют одинаковые физические размеры и обратную совместимость: порты SFP+ могут принимать модули SFP и работать на скорости 1 Гбит/с, но модули SFP+, установленные в порты SFP, не будут работать из-за несоответствия скорости.

Серия QSFP в настоящее время является основным типом упаковки для 100G/400G в центрах обработки данных. QSFP+ использует четырёхканальную конструкцию, при этом каждый канал обеспечивает 10,3125 Гбит/с, что даёт общую пропускную способность 40 Гбит/с. QSFP28 имеет тот же размер упаковки, но каждый канал увеличен до 25,78125 Гбит/с, а четыре канала объединяются для достижения пропускной способности 100G. Размер упаковки QSFP составляет примерно 18,35 мм × 56,5 мм, что немного шире, чем SFP, но коммутатор 1U всё ещё может поддерживать 32 порта 100G.

Для более высоких скоростей QSFP-DD и OSFP появляются как новые решения. QSFP-DD добавляет двойные ряды контактов к форм-фактору QSFP, поддерживая скорости от 200G до 800G; OSFP использует восьмиканальную открытую термальную архитектуру, специально разработанную для приложений 400G и выше.

II. По Фибер Оптик Коннектор: от LC/SC до MPO

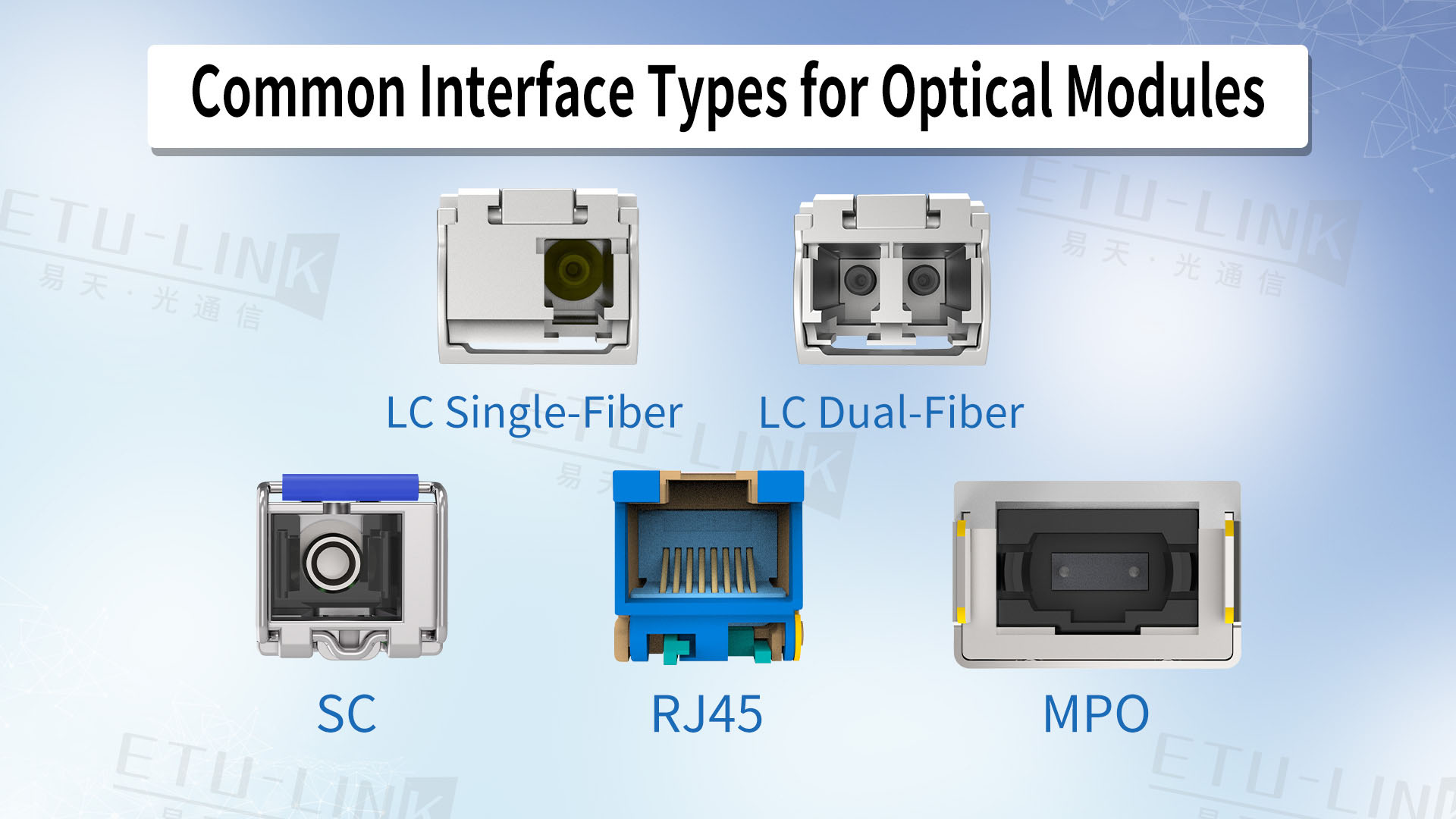

Оптоволоконные разъёмы являются физическим интерфейсом между оптическими модулями и оптоволоконными патч-кордами. Распространённые типы включают LC, SC и MPO.

LC в настоящее время является наиболее распространённым волоконно-оптическим коннектором с диаметром феррула 1,25 мм. Его компактный размер делает его стандартной конфигурацией для стоек высокой плотности и модулей SFP/QSFP. Коннекторы LC занимают только половину пространства коннекторов SC , что позволяет удвоить плотность портов в той же стойке.

MPO/MTP — это многоволоконный коннектор, объединяющий от 12 до 24 оптических волокон в одном прямоугольном ферруле, который обычно используется в системах параллельного оптического соединения 40G/100G/400G. MPO/MTP может вмещать от 6 до 144 оптических волокон внутри, что делает его одним из оптических коннекторов с самой высокой пропускной способностью из доступных.

SC коннекторы имеют диаметр феррула 2,5 мм, конструкцию с нажатием и вытягиванием и просты в эксплуатации. Ранее они широко использовались в традиционных сетях и телекоммуникационных магистралях, но сейчас постепенно заменяются коннекторами LC.

III. Основные принципы соответствия: скорость и расстояние

Суть согласования интерфейсов заключается в трёх ключевых элементах: "Совместимость упаковки, Согласование скорости и согласование оптического волокна." Корпус должен физически соответствовать порту устройства; скорость должна строго соответствовать порту коммутатора, чтобы избежать снижения скорости или сбоя согласования; тип волокна также определяет расстояние передачи — многомодовое волокно используется с модулями короткого расстояния с длиной волны 850 нм (до 300 метров), а одномодовое волокно — с модулями дальнего расстояния с длиной волны 1310 нм/1550 нм (до 80 километров). Авторитетные данные показывают, что более 92% аномалий соединений возникают из-за отклонения длины волны или несоответствия скорости.

От упаковки и подключения до скорости каждый уровень интерфейса определяет применимые сценарии и пределы производительности оптического модуля. ETU-Link Technology Co., Ltd. , как ведущий поставщик решений для оптических модулей, предлагает линейку продуктов, охватывающую полный диапазон стандартов корпусов и интерфейсов, обеспечивая профессиональную гарантию надёжного соединения в центрах обработки данных и коммуникационных сетях. Понимание этих различий между интерфейсами имеет решающее значение для принятия точных решений при выборе оборудования и построении сети.
