В связи с требованиями к кросс-доменного аварийного восстановления в облачных вычислениях, передаче данных по магистральным сетям 5G и глобальным сетям передачи данных, оптические модули 40G должны обеспечивать баланс между высокой плотностью на коротких расстояниях и прорывами на больших расстояниях. ETU-LINK расширил свою сеть, включив в нее модель сверхдальнего покрытия протяженностью 80 км, что обеспечивает покрытие на всем протяжении от 100 метров до 80 километров. Благодаря различным техническим решениям, адаптируемым к различным сценариям, система стала предпочтительным решением для межгородского соединения центров обработки данных и сетей 5G. .

Ⅰ . Продукт Матрица : Всесторонний Т технология Л расположение

ETU-LINK Оптический модуль 40G использует в качестве основы корпус QSFP+, обеспечивая многоуровневое покрытие для различных сценариев:

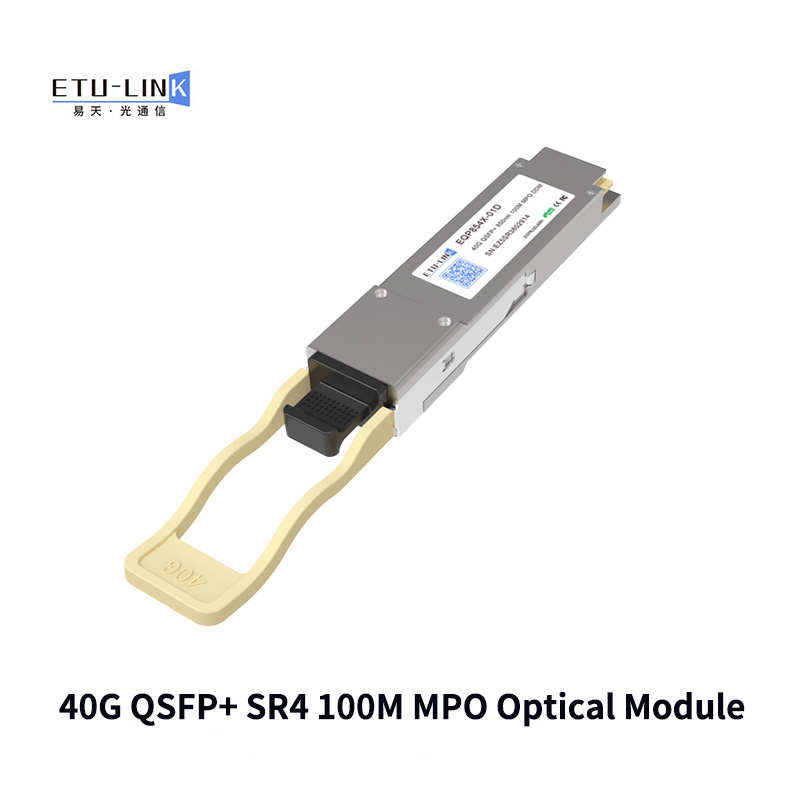

(1). Многомодовая серия ближнего действия Подходит для соединения на короткие расстояния в центрах обработки данных, используя технологию VCSEL 850 нм и интерфейс MPO. Базовый модуль MPO 40G QSFP+ SR4 100m обеспечивает передачу данных на расстояние 100–150 метров (потребляемая мощность ≤1,4 Вт), что соответствует требованиям стоечных соединений; расширенная модель обеспечивает передачу данных на расстояние 300–400 метров (потребляемая мощность 1,5 Вт), что подходит для соединения уровня доступа и уровня агрегации, формируя градиент покрытия 100–400 метров.

(2). Серия одномодовых кабелей для передачи на средние и большие расстояния : Для обеспечения взаимосвязей внутри парков и регионов предусмотрены два варианта адаптации. . Решение PSM4 (40G QSFP+ PSM4) использует распространенные одномодовые длины волн и многоканальные DFB-лазеры в сочетании с многоядерными оптическими портами MPO для параллельной передачи нескольких сигналов 10G с полосой пропускания 40G. Оно подходит для высокоплотных соединений на короткие расстояния между зданиями и регионами внутри парков, снижая сложность интерфейсов и кабельной разводки. Решение CWDM включает в себя несколько моделей, использующих стандартные комбинации длин волн CWDM и два интерфейса LC для передачи нескольких сигналов по одному волокну, адаптируясь к межрегиональным и многоузловым распределенным соединениям внутри парков, обеспечивая баланс дальности передачи и гибкости развертывания.

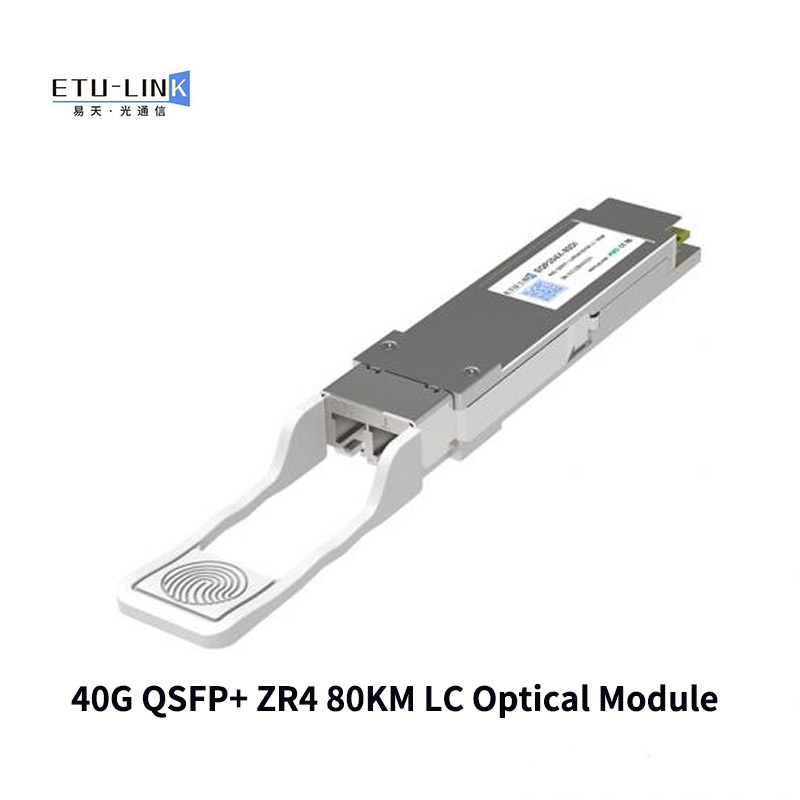

(3). Серия сверхдальних забегов на 80 км : Представляем 40G QSFP+ ZR4 одномодовый модуль 80 км, использующий EML-лазер 1310 нм и лавинный фотодиод (APD) приемник , устраняя необходимость в традиционном EDFA усиление оборудование. Двойные интерфейсы LC в сочетании с одномодовым оптоволокном обеспечивают передачу данных на расстояние до 80 км. Передача данных на расстояние до 80 км достигается без необходимости дополнительных портов или включения FEC режим . Власть Потребление ≤5 Вт, поддержка коммерческого температурного диапазона (0°C–70°C), горячая замена и цифровая диагностика, адаптируемость к глобальным средам . Устранение ЭДФА оборудование снижает затраты, а устранение режима FEC понижает энергопотребление.

Ⅱ . Технический А преимущества: Баланс эффективности и стабильности

(1). Баланс затрат и производительности : Технология многомодового VCSEL ближнего действия снижает затраты; технологии CWDM и PSM4 среднего и дальнего действия позволяют избежать высоких затрат; модель 80 км оптимизирует интеграцию EDFA, при этом затраты ниже, чем у традиционных модулей 100G дальнего действия.

(2). Совместимость со всеми сценами : Проведенные испытания с оборудованием разных марок показали, что модель 80 км без проблем подключается к магистральным сетям 5G и основному оборудованию центров обработки данных; один порт в корпусе QSFP+ передает 4 сигнала 10G и поддерживает разделение «40G → 4×10G» на коротких расстояниях, что обеспечивает плавную модернизацию сети.

(3). Сигнал С стабильность : В модели 80 км используется оптическое усиление EDFA и компенсация дисперсии (коэффициент битовых ошибок <1×10⁻¹²); на средних и больших расстояниях используется изоляция длин волн CWDM и синхронная передача PSM4 для обеспечения низкой задержки; короткие расстояния оптимизированы с помощью схем подавления дисперсии, а вся серия отвечает требованиям услуг в режиме реального времени.

Ⅲ . Реализация сценария: расширение возможностей всей цепочки

(1). Данные С входить С росс-домен я взаимосвязь : Модули длиной 100–400 метров отвечают за взаимосвязь в пределах компьютерного зала, модули длиной 2–40 км поддерживают взаимосвязь в пределах кампусов одного города, а модули длиной 80 км позволяют планировать восстановление после сбоев в масштабах всего города, гарантируя непрерывность бизнеса.

(2). Транспортная сеть 5G : Модуль 80 км адаптирован для межрайонной и междугородней передачи данных магистральной сети 5G и поддерживает транзитную передачу данных; модуль 2–40 км используется для городской опорной сети, а модуль ближнего действия адаптирован для подключения в аппаратной базовой станции.

(3). Корпоративные и промышленные приложения : Крупные группы используют 80-километровый модуль для соединения своих штаб-квартир с удаленными центрами обработки данных, поддерживая конференции высокой четкости и распределенные ERP-системы; предприятия энергетической и транспортной отраслей используют его для создания межрегиональных каналов мониторинга, адаптируясь к внешним условиям.

Ⅳ . Значение для отрасли: расширение сети 40G на большие расстояния Приложения

ETU-LINK Оптические модули 40G заполняют пробел в сверхдальнем покрытии 40G, решая проблемы «недостаточного покрытия на малых расстояниях и высоких затрат на большие расстояния». Матрица полного диапазона предоставляет пользователям гибкий выбор, устраняя необходимость обновления до 100G для междоменного взаимодействия центров обработки данных и снижая расходы на корпоративную глобальную сеть более чем на 30%. Это не только консолидирует ETU-LINK преимущества в области средне- и высокоскоростных оптических модулей, но также способствует широкому охвату 5G и развитию цифровой экономики.
