Сравнение интерфейсов оптических модулей 10G BiDi SFP+: SC и LC

  • August 12. 2025

В связи с растущим спросом на высокоскоростную оптическую связь в центрах обработки данных, корпоративных сетях и сетях операторов связи, оптические модули 10G BiDi SFP+ стали основным решением для оптической связи на короткие расстояния благодаря своим характеристикам двунаправленной передачи по одному волокну (BiDi), экономии ресурсов волокна и гибкости развертывания. В оптических модулях BiDi распространены типы оптоволоконных интерфейсов SC (Subscriber Connector) и LC (Lucent Connector). Несмотря на схожую функциональность, они существенно различаются по физической структуре, методам подключения и сценариям развертывания. В данной статье представлен подробный анализ структурных характеристик и вариантов применения этих двух типов интерфейсов, что поможет вам сделать оптимальный выбор для вашего развертывания.


1. Основное отличие: структура и эффективность использования пространства


( 1 ) . Интерфейс SC

Структура: Имеет квадратный защелкивающийся интерфейс с большим диаметром наконечника (керамический наконечник 2,5 мм).

Большой размер: Т занимает много места и не подходит для сред с высокой плотностью проводки.

Совместимость: Поддерживает одномодовое оптоволокно и широко используется в сетях низкой плотности или на ранних стадиях развития.


( 2 ) . Интерфейс LC

Структура: В нем используется миниатюрный защелкивающийся интерфейс с диаметром наконечника 1,25 мм, что составляет всего лишь половину от SC.

Меньший размер: Подходит для высокоплотных развертываний, например в центрах обработки данных и зонах с плотным расположением интерфейсов на передней панели коммутаторов.

Стоимость и процесс : Процесс производства сложен, но конструкция с высокой плотностью позволяет снизить общую стоимость проводки.



2. Технические характеристики и адаптивность интерфейса 10G BiDi


( 1 ) . Принцип технологии BiDi: магическая двунаправленная передача по одному волокну

Технология BiDi использует технологию волнового уплотнения (WDM) для обеспечения двусторонней связи по одному и тому же оптоволокну с использованием разных длин волн (например, 1310 нм/1550 нм), что позволяет экономить 50% ресурсов оптоволокна.


( 2 ) . Производительность интерфейса в типичных приложениях

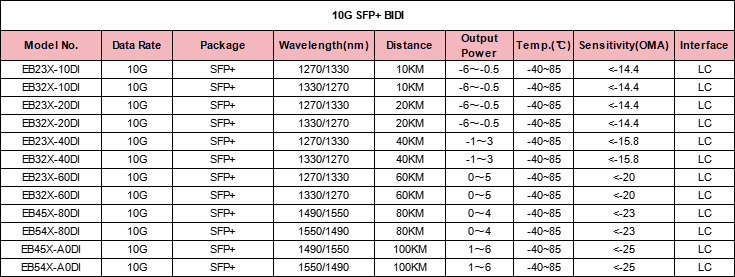

1) 10G BiDi SFP+ Модуль : Симплексный интерфейс LC, дальность передачи до 80 км (комбинация длин волн 1490/1550 нм), поддержка сценариев передачи на большие расстояния, таких как магистральные сети и городские сети.



2) 40G BiDi QSFP+ Модуль : Дуплексный интерфейс LC, использующий два канала по 20 Гбит/с, дальность передачи от 100 м (OM3) до 150 м (OM4), подходит для модернизации сети 10G-40G.



3. Синергетический эффект интерфейса и BiDi

-ЛК я Интерфейс: Компактная конструкция устройства обеспечивает высокую совместимость с одноволоконными модулями BiDi, что еще больше экономит пространство, делая его предпочтительным выбором для сценариев с высокой плотностью (например, для коммутационных зон ядра центра обработки данных).

-СК я Интерфейс: Несмотря на поддержку технологии BiDi, недостаток размера ограничивает его применение в средах с высокой плотностью. Чаще всего он используется в промышленных сетях с низкой плотностью или для одномодовой передачи данных на большие расстояния.



3. Основная логика интерфейса 10G BiDi SC


( 1 ) . Гибкость сетей низкой плотности

-Простой В иринг: Конструкция замка-подключения интерфейса SC интуитивно понятна в эксплуатации и подходит для сценариев с требованиями к низкой плотности пространства (например, для сетей видеонаблюдения и соединения филиалов).

-Масштабируемость: Хотя плотность портов ниже, чем у LC, модульная конструкция интерфейса SC поддерживает гибкое расширение, отвечая потребностям постепенной модернизации в сетях с низкой плотностью.


( 2 ) . Типичный приложение случаи:

-Промышленный С контроль Н сети : Для передачи данных с низкой плотностью и на большие расстояния модуль BiDi с интерфейсом SC может значительно сократить затраты на прокладку оптоволокна.

лд оборудование: Сохраняя оригинальное оборудование интерфейса SC, технология BiDi используется для повышения скорости передачи данных и достижения «нулевой» стоимости перехода на кабельную разводку.



4. Рекомендации по сценарию: выбор по запросу — это главное



С предложение :

-Для новых или модернизированных проектов высокоскоростных сетей предпочтительны модули BiDi SFP+ с интерфейсами LC.

-Если в проекте имеется большое количество существующих устройств SC, рассмотрите возможность развертывания модулей интерфейсов SC для обеспечения совместимости и постепенного перехода на интерфейсы LC.

-Для конкретных отраслей или сред выбирайте подходящий тип интерфейса на основе фактических потребностей, сочетая производительность с простотой эксплуатации и обслуживания.


Интерфейсы SC и LC в оптических модулях 10G BiDi SFP+ имеют свои преимущества. При развертывании сети крайне важно выбрать наиболее подходящий интерфейс в зависимости от сценария применения и требований.


Мы надеемся, что эта статья поможет вам сделать лучший выбор при развертывании вашего решения.
