В оптических сетях связи 100G стандарт QSFP28 (Quad Small Form-Factor Pluggable 28) является основным стандартом корпусирования. Он играет ключевую роль в высокоскоростном взаимодействии в центрах обработки данных и телекоммуникационных сетях и напрямую влияет на эффективность развертывания оптических модулей и производительность сети.

I. Основная конструкция корпуса QSFP28

1. Компактный размер : приблизительно 18,3 мм × 56,5 мм × 8,5 мм, что составляет всего 1/5 от традиционного корпуса 100G CFP. Стойка высотой 1U может вместить более 48 портов, что значительно повышает плотность портов устройств.

2. Четырехканальная архитектура : Встроенные 4 независимых канала, с максимальной скоростью одного канала 25 Гбит/с, что позволяет достичь Общая пропускная способность 100 Гбит/с за счет агрегации «4×25 Гбит/с» , балансируя между технической сложностью и эффективностью передачи.

3. Интерфейс и питание : 28-контактный высокоскоростной разъем интегрирует интерфейс управления I2C для контроля состояния модуля; типичный Потребляемая мощность составляет ≤3,5 Вт (модель с низким энергопотреблением 2,5 Вт), что соответствует требованиям по низкому уровню выбросов углерода .

ETU-Link Оптический модуль 100G QSFP28 Строго следует вышеприведённому дизайну. Например, 100G QSFP28 SR4 Оптический модуль использует четырёхканальную архитектуру со стабильной одноканальной скоростью 25 Гбит/с. Он обеспечивает передачу данных со скоростью 100 Гбит/с на расстояние до 100 метров по многомодовому оптическому волокну OM4, обеспечивает точный мониторинг состояния модуля и контроль энергопотребления.

II. Основные преимущества QSFP28

(1). Высокая плотность снижает затраты : Небольшой размер удваивает плотность портов коммутатора, уменьшая количество развертываемых коммутаторов, уменьшая площадь аппаратного помещения и затраты на закупку.

(2). Низкое энергопотребление и энергосбережение : Потребляемая мощность 3,5 Вт снижает потребление энергии на 65% по сравнению с пакетом CFP (10 Вт+), а масштабное развертывание обеспечивает значительный долгосрочный эффект экономии энергии.

(3). Простота эксплуатации и обслуживания : с возможностью горячей замены, ETU-Link совместим с модулями разных производителей. , устраняя необходимость в настройке конфигураций устройства и упрощая эксплуатацию и обслуживание.

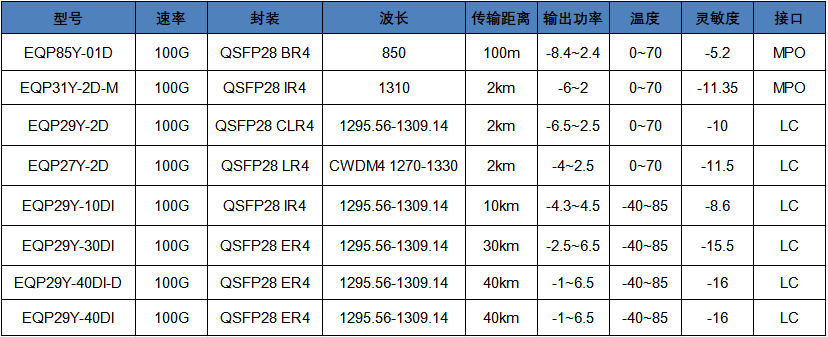

Как профессиональный производитель модулей, ETU-Link может предоставить Оптические модули 1G-800G . Ниже приведены некоторые из оптических трансиверов ETU-Link 100G:

III. Эволюция технологий

1. Обратная совместимость : Некоторые модули можно настроить на скорости 50G/25G, чтобы удовлетворить различные требования к пропускной способности и избежать дублирования инвестиций.

2. Расширение вверх : Корпус QSFP56, основанный на его технологии (поддерживающей 200G/400G), совместим с исходным размером порта, а модернизацию сети можно легко выполнить, просто заменив модуль.

Корпус QSFP28 благодаря своей компактности, низкому энергопотреблению и высокой совместимости стал ключом к внедрению оптических сетей связи 100G. Продукция таких компаний, как ETU-Link, еще больше расширила сферу ее применения и ускорила развитие отрасли оптической связи.
