Optical Transceiver
Введение оптического волокна

В чем разница между одноволоконным и двухволоконным оптическим модулем?

  • December 01. 2022
В этом выпуске ETU-LINK расскажет, что такое одноволоконный оптический модуль и двухволоконный оптический модуль, и в чем разница между ними.

Так что же такое одноволоконные оптические модули и двухволоконные оптические модули? Одноволоконный оптический модуль — это оптический модуль с одним оптоволоконным портом. Он может одновременно передавать и принимать оптические сигналы, вставив только одно оптическое волокно. Двухволоконный оптический модуль имеет два порта: TX — порт передачи, а RX — порт приема. Для передачи и приема требуются два разных оптических волокна .

Итак, как мы различаем?
1. Внешний вид: Волоконно-оптический модуль имеет оптоволоконный интерфейс для подключения одного оптического волокна; Двухволоконный оптический модуль имеет два оптоволоконных интерфейса для подключения двух оптических волокон;
2. Длина волны: модуль с одним волокном имеет две разные длины волн, а модуль с двумя волокнами имеет только одну длину волны.

Длины волн одиночного волокна в основном включают следующее:
одиночное волокно Giga:
TX1310/RX1550nm;
TX1550/RX1310нм;
TX1490/RX1550нм;
TX1550/RX1490нм;
TX1310нм/Rx1490нм;
TX1490nm/Rx1310nm;

10-гигабитное одиночное волокно:
TX1270nm/RX1330nm
TX1330nm/RX1270nm
TX1490nm/RX1550nm
TX1550nm/RX1490nm

Обычная длина волны двойного волокна: 850nm 1310nm 1550nm

3. Скорость передачи данных: По сравнению с двойным оптическим модулем, одиночный волоконно-оптический модуль имеет широкий спектр применений со скоростями 100 мегабит, гигабит и 10 гигабит; Это редко встречается при высокоскоростной передаче 40G и 100G; Тем не менее, двойной оптоволоконный модуль является распространенным выбором.

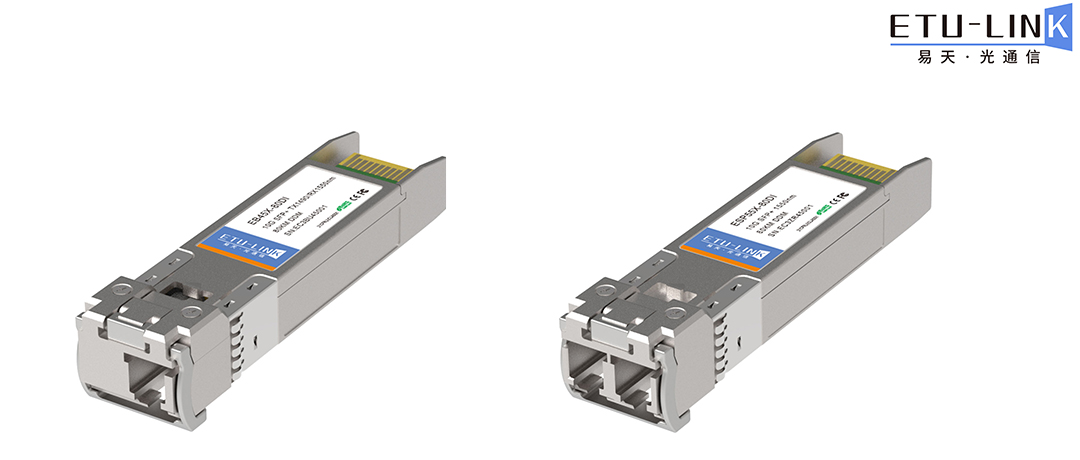

Например, 10G SFP+ одноволоконный и двухволоконный оптический модуль.


PN

Дата Скорость

Тип упаковки

длина волны

Дальность передачи

Рабочая температура

Получение чувствительности

тип соединителя

Тип оптического устройства

ES31X-3LCD10

10G

СФП+

1310нм

10 км

0-70

<-14,4

ЖК

DFB+ПИН

ESB23X-3LCD10

10G

СФП+

1270/1330нм

10 км

0-70

<-14,4

ЖК

DFB+ПИН

ESB32X-3LCD10

10G

СФП+

1330/1270нм

10 км

0-70

<-14,4

ЖК

DFB+ПИН


Двойное волокно: устройства на обоих концах могут использовать двойные оптические модули 10G SFP+ с длиной волны 1310 нм.
Одиночное волокно: модуль 1270/1330 нм используется на одном конце устройства, а модуль 1330/1270 нм используется на другом конце устройства.

Вышеизложенное — это то, что представил вам ETU-LINK. Если вы хотите узнать больше, добро пожаловать на наш сайт.
