Анализ нештатных ситуаций при установке и использовании оптического модуля

  • September 01. 2025

Будучи ключевыми компонентами оптических систем связи, правильная установка и использование оптических модулей напрямую влияют на стабильность сети. В этой статье систематически рассматриваются распространённые проблемы, возникающие при установке оптических модулей. Сочетая принципы аппаратного обеспечения с практическим опытом, статья предлагает пошаговые решения и ключевые рекомендации, помогающие инженерам эффективно устранять неполадки.



. Распространенные аномалии и решения (краткая справочная таблица)

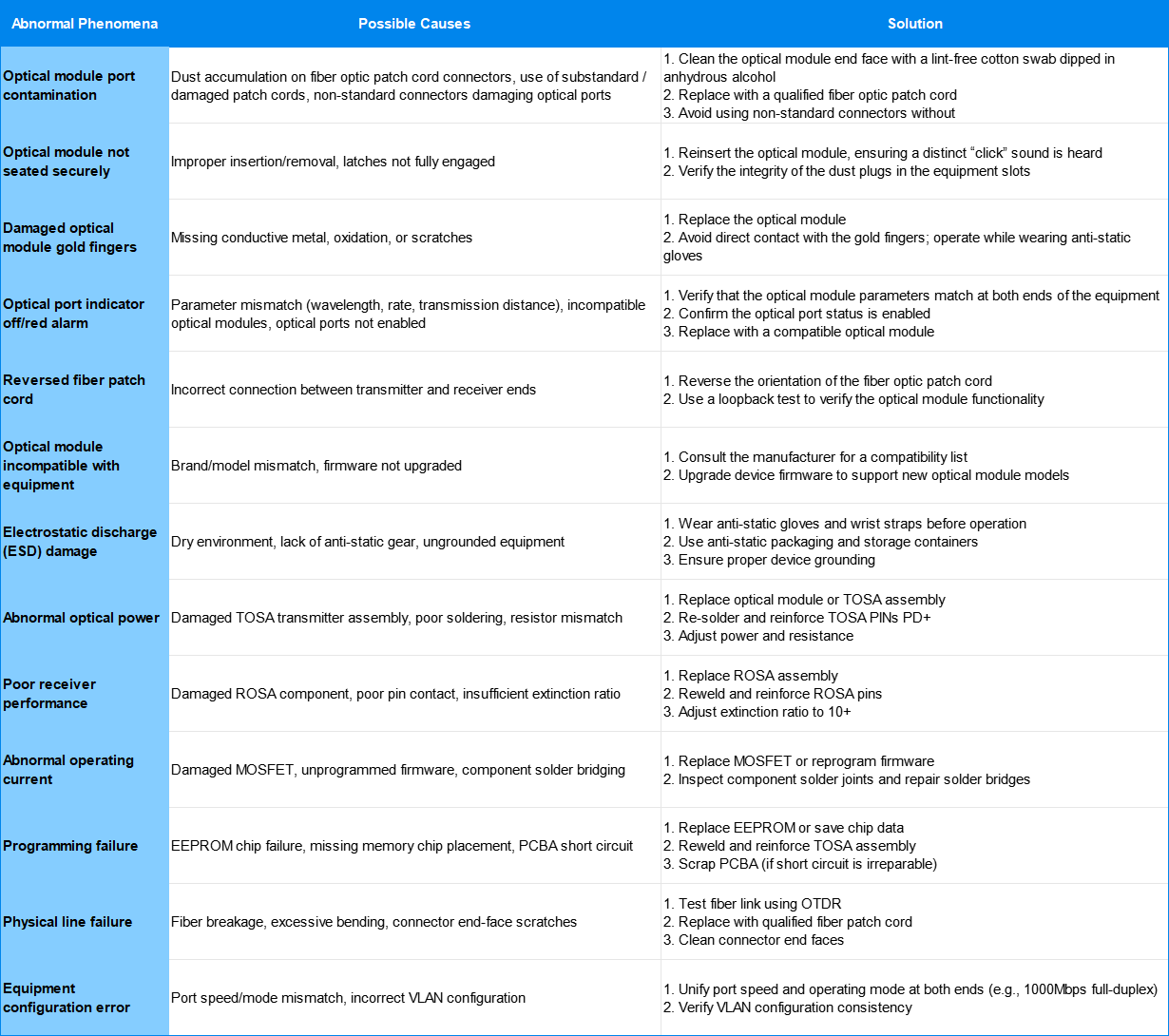

В следующей таблице перечислены распространенные ненормальные явления и способы их устранения при установке оптических модулей:



. Ключевые соображения : Предотвращение П проблемы Б до Т привет О происходит


1. Предотвращение образования пыли и очистка: Д детали определяют успех или неудачу

1) Неиспользованная защита : Если оптический модуль не используется, необходимо установить пылезащитный колпачок, чтобы предотвратить попадание пыли в порт и ухудшение контакта.

2 ) Спецификация очистки : Используйте специальную протирочную бумагу или ватный диск без пыли, чтобы протереть торец в одном направлении. Не трите вперёд и назад, чтобы не поцарапать.
3 ) Управление патч-кордами : Регулярно проверяйте торцевые поверхности оптоволоконных патч-кордов и немедленно заменяйте их при обнаружении царапин или пятен.


2. Стандартизировать рабочие процедуры: Р исключить человеческие ошибки

1) Проверьте перед вставкой: Убедитесь, что пылезащитная заглушка в слоте устройства цела и не допускает попадания посторонних предметов.

2) Советы по установке и извлечению: При установке совместите оптический модуль с гнездом и аккуратно нажмите, пока он не зафиксируется на месте; при извлечении сначала потяните за рычаг и избегайте резких движений.

3) Среда хранения : Оптические модули следует хранить в антистатических блистерных коробках, чтобы исключить прямой контакт с металлическими предметами.


3. Проверка совместимости: обязательное условие для кросс-брендового взаимодействия

1) Список совместимых устройств: перед соединением устройств разных марок обязательно проконсультируйтесь с производителем, чтобы получить список совместимых оптических модулей и избежать несовпадения параметров.

2) Обновление прошивки: Для обеспечения поддержки протокола новые оптические модули требуют обновления прошивки устройства до последней версии.

3) Тестовая проверка: После развертывания пилотной сети малого масштаба проверьте производительность канала связи с помощью измерителя битовых ошибок, чтобы убедиться в отсутствии потерь пакетов или битовых ошибок.


4. Электростатический разряд (ЭСР): невидимый убийца

1) Контроль окружающей среды: Влажность рабочей среды следует поддерживать на уровне 30–70 %, чтобы избежать возникновения статического электричества, вызванного сухостью.

2) Будьте хорошо экипированы: надевайте антистатические перчатки и браслеты, а также используйте антистатическую упаковку и контейнеры для хранения.

3) Заземление устройства: Убедитесь, что устройство надежно заземлено, чтобы предотвратить передачу статического электричества на печатную плату через оптический модуль.


5. Приоритет устранения неполадок: Ф от простого к сложному

1) Аппаратный уровень : В первую очередь проверьте физическое состояние оптических модулей, оптоволоконных патч-кордов и портов устройств (например, загрязнение, повреждение и плотность подключения).

2) Уровень конфигурации : Проверьте соответствие параметров (длина волны, скорость, режим), состояние порта и настройки VLAN.

3) Уровень журнала : Найдите код тревоги в журнале устройства (например, 0x00000110 указывает на неисправность оптического модуля) и проанализируйте причину, используя документацию производителя.



. Резюме: три основных принципа эффективной эксплуатации и обслуживания


1. Профилактика прежде всего: Уменьшите количество отказов за счет стандартизированных операций и регулярного технического обслуживания.

2. Многоуровневое устранение неполадок: Найдите проблему шаг за шагом в порядке «оборудование-конфигурация-журнал».

3. Архивирование записей: Создать библиотеку случаев неисправностей, которая будет служить справочным материалом для последующей эксплуатации и обслуживания.

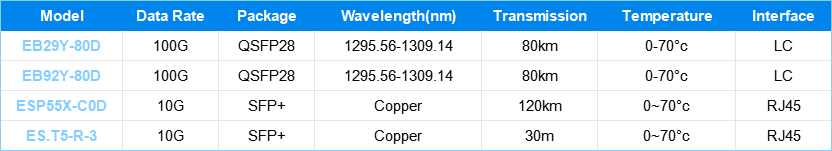

Являясь профессиональным производителем модулей, компания ETU-Link может поставлять оптические модули 1G-400G. Ниже представлены новые оптические модули ETU-Link:



Эта статья поможет инженерам быстро выявить проблемы с установкой оптических модулей и принять целевые меры для восстановления работы сети. Рекомендуем сохранить эту статью в качестве справочного документа для удобства использования.
