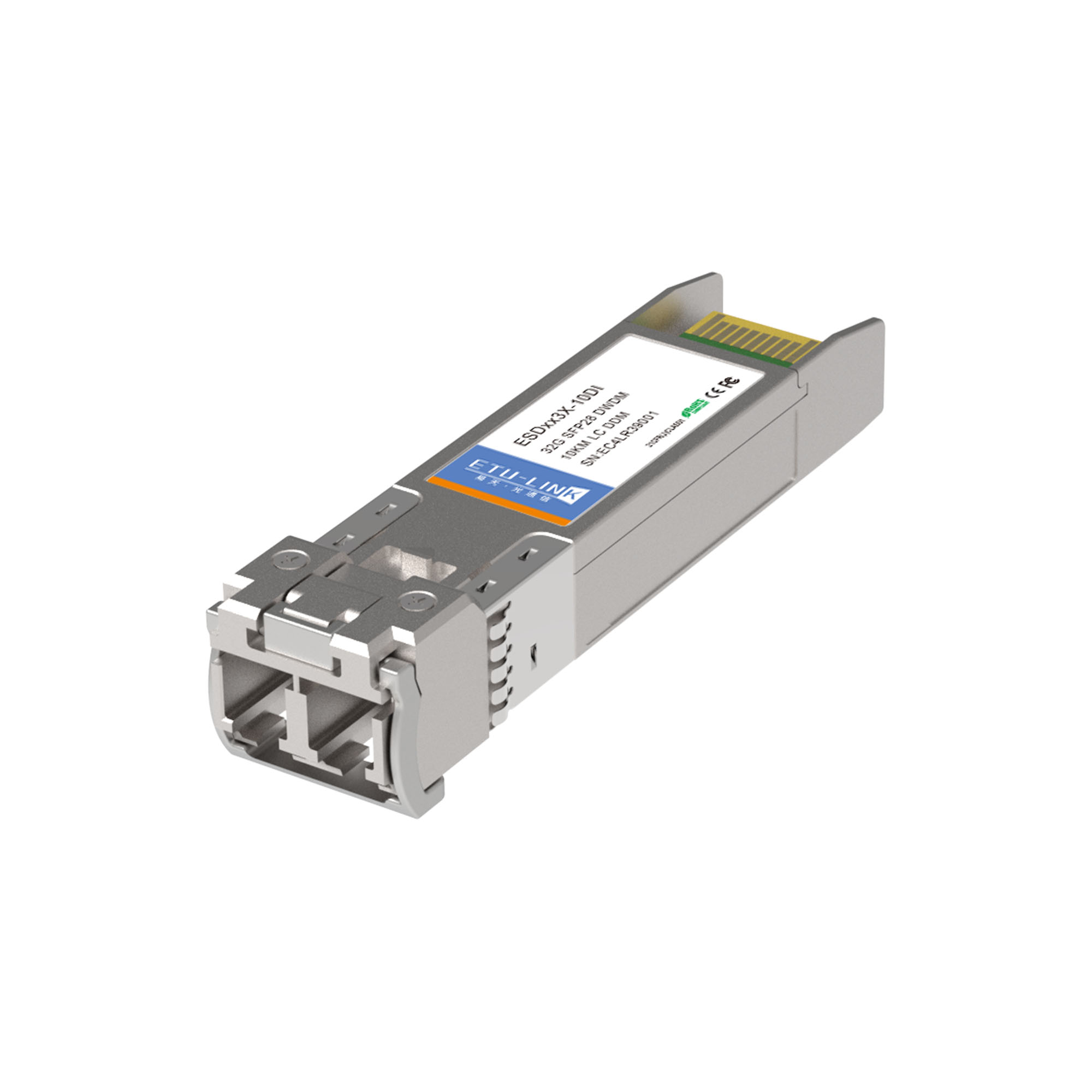

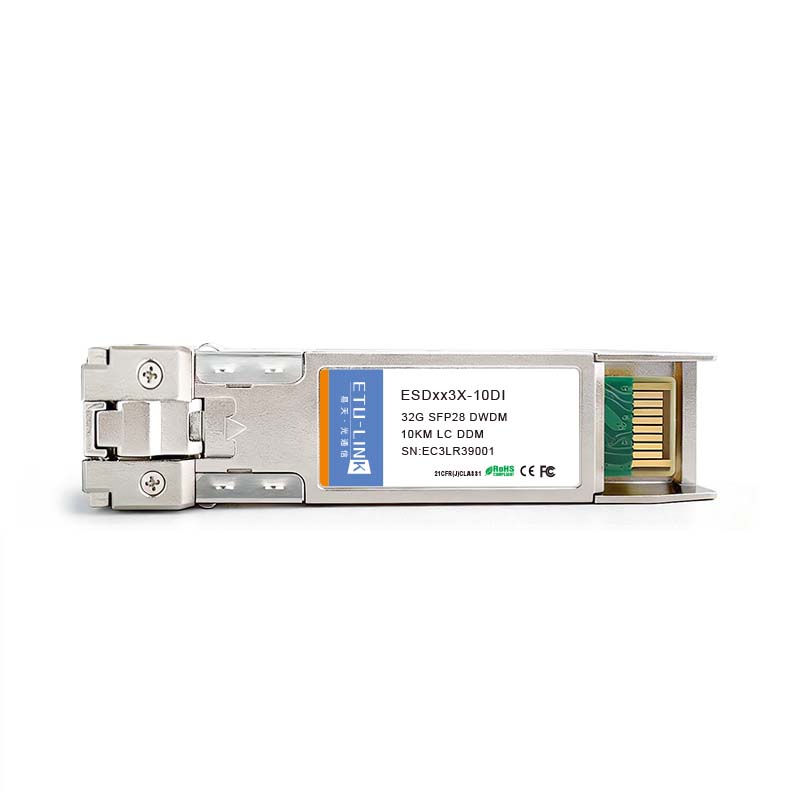

32g sfp28 dwdm 10 км lc оптический трансивер

Описание: ETU-Link SFP28 (малый форм-фактор вставной) трансивер, до 32Gb / s, расстояние до 100M.

es2313x-3lcd10 28.05 Гбит / с sfp28 Трансивер, одиночный режим, 10km достигать ОсобенностиØ поддерживает до 28.05Gbps битрейтыØ следы sfp с возможностью горячей заменыØ131 0 нм dfb лазерный и контактный фотодиод , до 10 км для smf коробка передачØ совместим с sfp+ msa и sff-8472 с дуплекс розетка lcØ совместим с rohSØS ingle 3.3v источник питанияØ реальное время цифровой диагностический мониторингØ рабочая температура корпуса: стандарт:0 к70°C ПриложенияØ Оптоволоконный канал 16gfc / 32gfc Описание товара sfp28 трансиверs являются высокопроизводительный, экономичный модульs поддержка скорости передачи данных 28.05 Гбит / с и10 км дальность передачи с smf. трансивер состоит из три разделы : a dfb лазерный передатчик,a контактный фотодиод, интегрированный с трансимпедансным предусилителем (tia) и блок управления микроконтроллером. m Модули удовлетворяют требованиям лазерной безопасности класса I. в трансивер s are c совместимость с соглашением sfp с несколькими источниками и sff-8472 d функции цифровой диагностики. контроль качества совместимый список модуль cisco модуль huawei zte модуль можжевельник модуль модуль TP-Link модуль Allied Telesis glc-t (10 / 100 / 1000) sfp-fe-sx-mm1310-a sfp-fx / oc3-m2k es8512-3lcd05 TL-SM311LM at-sptx glc-lh-smd sfp-fe-lh40-sm1310 sfp-ge-s10k es3112-3lcd10 tl-sm321a at-spsx glc-sx-mmd esfp-ge-sx-mm850 sfp-ge-s40k esp8592-3lcd03 tl-sm321b at-spex glc-ex-smd1 sfp-ge-lh40-sm1310 sfp-ge-s80k esp3192-3lcd10 txm431-lr at-splx40 glc-zx-smd sfp-ge-lh40-sm1550 sfp-ge-s120k txm431-sr at-spzx80 glc-bx-d sfp-fe-lh80-sm1550 xfp-10g-s40k at-spfx / 2 glc-bx-u xfp-sx-mm850 xfp-10g-s10k at-spfxbd-lc-13 cwdm sfp xfp-lx-sm1310 xfp-10ge-m at-spfxbd-lc-15 dwdm sfp xfp-lh40-sm1550-f1 at-sp10sr *** at-sp10lr *** at-sp10lr20 / я at-sp10er40 / i *** at-sp10zr80 / i ***

Это это SM-модуль с одним волокном, Скорость передачи данных 1,25 Гбит / с работа и длина волны Tx1310 / Rx1550nm, максимальное расстояние передачи до 40KM.

скорость передачи данных до 11.2 Гбит/с на канал qsfp+ MSA-совместимый соответствует спецификации IEEE 802.3ba для каналов 40GBASE-ER4 4 CWDM неохлаждаемых лазера DFB, с использованием сетки длин волн ITU G.694.2 на 1271, 1291, 1311 и 1331 нм высокочувствительный APD-TIA с оптическим демультиплексором до 60 км по стандартному одномодовому волокну Электрический интерфейс с возможностью горячей замены рабочая температура корпуса от 0°C до +70°C 3.3В источник питания соответствует RoHS 6 (без содержания свинца)

Трансивер внутренне мультиплексирует XLPPI 4x10G интерфейс в два 20Gb / s электрические каналы, передающие и принимающие каждый оптически по одному симплексу LC оптоволокно с использованием двунаправленного оптика.

Описание: 0-100M 1310нм Одномодовый 1x9 TTL дуплекс Приемопередатчик применяется в SONET / SDH / PDH оборудование Интерконнект.

ES2CXX2X-3LCD40 25 Гбит / с . SFP28 . Трансивер, один режим, CWDM 40 км . достигать Особенности Ø . до 25,78 ГБ / S Ссылки данных Ø . CWDM . Dfb . лазер и APD приемник Ø . до 40 км на 9 / 125um SMF . Ø . Hot-Pluggable SFP . след Ø . Цифровые диагностические возможности Ø . Класс 1 Лазерная безопасность сертифицирована Ø . экономически эффективные SFP28 Решение, обеспечивает более высокие плотности порта и большей пропускной способности Ø . RoHS . совместимый и безвиденсный Ø . Одинокий + 3.3 В источник питания Ø . 2-провод Интерфейс для спецификаций управления, соответствующий SFF-8472 цифровойДиагностический интерфейс мониторинга для оптических трансиверов Ø . Всеметаллический корпус для превосходных EMI представление Ø . Рабочая температура Коммерческий: 0 ~ + 70 ° C Расширенные: -10 . ~ . + 80 ° C Приложения Ø . Высокоскоростные сети хранения Ø .Компьютерный кластер Cross-Connect Ø . Пользовательские высокоскоростные данные Ø . межтелное соединение описание продукта Etu . 25 ГБ / S SFP28 . трансивер . состоит из пяти разделов: ld Водитель, предельный усилитель,Цифровой диагностический монитор, CWDM Dfb . лазер и APD фото-детектор . Модульные данные ссылки до 40 км в 9 / 125um Одиночный режим волокно. Модульное оптическое соединение - дуплекс LC и должен быть совместимым с SFP + 28 Гбит / с . и обратно совместимые с наследием 10G SFP + pluggable. SFP28 CWDM . Модуль LR - это двойное направленное устройство с передатчиком и приемником плюс интерфейс управления управления (2-проводной Интерфейс) в том же физическом пакет. 2-провод Интерфейс используется для последовательного идентификатора, цифровой диагностики и модуля управления Функция. Передатчик преобразует 25GBit / S Серийный Pecl или CML Электрические данные в последовательные оптические данные, совместимые с 25GBASE-LR стандарт. открытый коллектор совместимый передающий отключение (tx_dis) это предоставлено. логика "1" Или ни одно соединение на этот PIN-код не отключит лазер от Передача. логика "0" На этом PIN-файле предоставляет нормальные операция. Передатчик имеет внутреннюю контур автоматического управления мощностью (APC) Для обеспечения постоянной оптической мощности выходной мощности по напряжению питания и температуре вариации. Открытый коллектор, совместимый передающий файл (tx_fault) это предоставлено. Tx_fault . это модуль вывод контакта с этим когда Высокий, указывает на то, что передатчик модуля обнаружил состояние неисправностей, связанное с лазерной операцией или безопасность. Tx_fault Выходные контакты - это открытый слив / коллектор и должен быть подтянутым к VCC_HOST На хосте с резистором в ассортименте 4.7-10 kω. Tx_disable . это модуль ввода контакт. Когда . Tx_disable . утверждается высокий или левый открытый, SFP28 Вывод модуля передатчика Должен быть повернутым OFF. Это . Контакт Должен быть подтянутым до VCCT С 4.7 kω . до 10 кОм резисторПриемник преобразует 25GBit / S последовательные оптические данные в серийный PECL / CML Электрические Данные. Открытый коллектор, совместимый потерю сигнала предоставляется. Rx_los . Когда . Высокий указывает на уровень оптического сигнала ниже, который указан в соответствующем стандарт. Rx_los Контакт - открытый Дренаж / коллектор вывод и Должны быть подъемами к VCC_HOST На хосте с резистором в ассортименте 4.7-10 kω или с активным прекращением. Фильтрация электропитания рекомендуется как для передатчика, так и для приемника. Rx_los сигнал предназначен как предварительное указание системы, в которой SFP28 Установлен, что полученные прочности сигнала ниже указанного диапазона. Такая индикация обычно указывает на не установленные Кабели, сломанные кабели или отключенные, отказоустойчивые или отключение передатчика в дальнем конце кабеля. контроль качества Совместимый список Cisco модуль Huawei . модуль ZTE . модуль модуль модуля TP-Link модуль союзник Telesis модуль GLC-T (10 / 100 / 1000) SFP-FE-SX-MM1310-A ​​ SFP-FX / OC3-M2K ES8512-3LCD05 . TL-SM311LM AT-SPTX GLC-LH-SMD SFP-FE-LH40-SM1310 SFP-GE-S10K ES3112-3LCD10 . TL-SM321A AT-SPSX GLC-SX-MMD ESFP-GE-SX-MM850 SFP-GE-S40K ESP8592-3LCD03 . TL-SM321B AT-SPEX GLC-EX-SMD1 SFP-GE-LH40-SM1310 SFP-GE-S80K ESP3192-3LCD10 . TXM431-LR AT-SPLX40 GLC-ZX-SMD SFP-GE-LH40-SM1550 SFP-GE-S120K TXM431-SR AT-SPZX80 GLC-BX-D SFP-FE-LH80-SM1550 XFP-10G-S40K AT-SPFX / 2 Glc-bx-u XFP-SX-MM850 XFP-10G-S10K AT-SPFXBD-LC-13 CWDM . SFP . Xfp-lx-sm1310 XFP-10GE-M AT-SPFXBD-LC-15 DWDM . SFP . Xfp-lh40-sm1550-f1 AT-SP10SR *** AT-SP10LR *** AT-SP10LR20 / I AT-SP10ER40 / I *** AT-SP10ZR80 / I ***...
