10G CWDM 40 км SFP + оптический Приемопередатчик

10Gbps CWDM 40KM

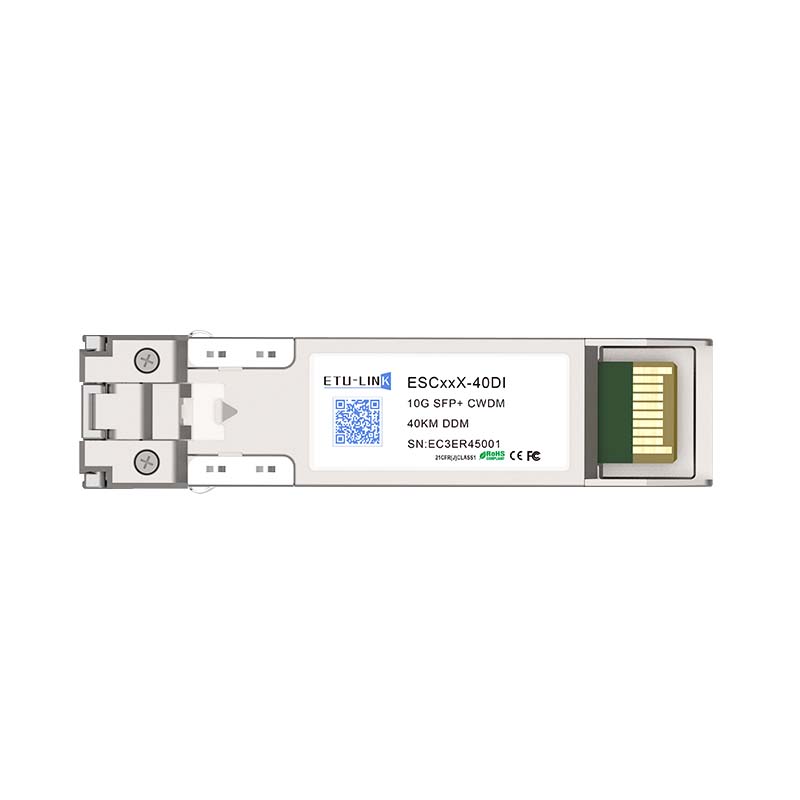

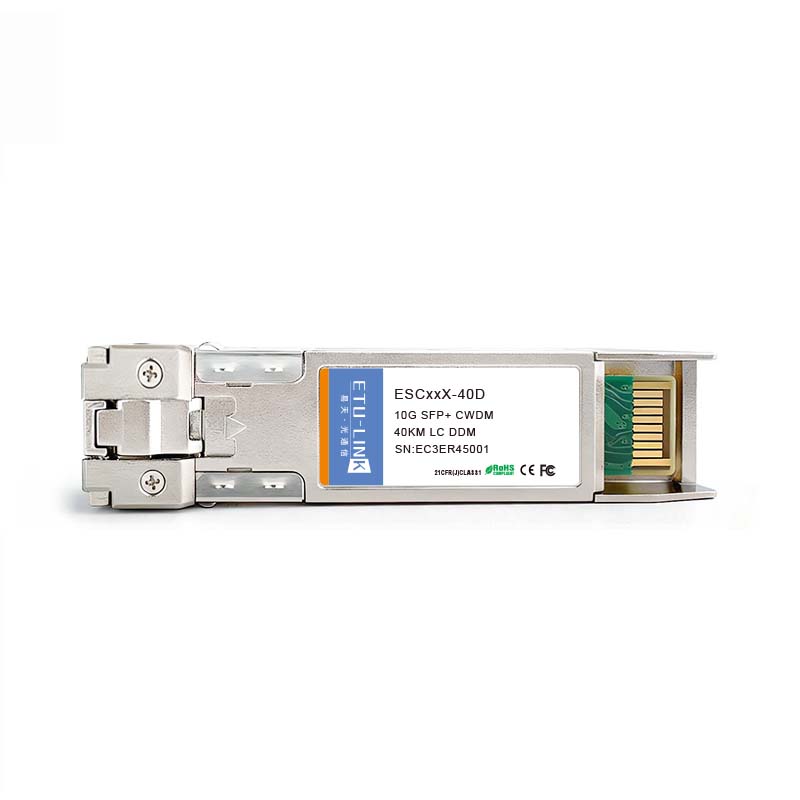

10G CWDM 40 км SFP + оптический Приемопередатчик

ETU-Link s ESCxxX-3LCD40 CWDM Трансивер это « л имитация модуль », предназначенный для 10GBASE-ER , и 2G / 4G / 8G / 10G волокно - канал приложения.

  • :

    ESCxxX-3LCD40
  • Скорость передачи данных:

    10G
  • :

    CWDM
  • Расстояние:

    40KM
  • Коннектор:

    LC
  • :

    SM
  • DDM:

    Yes
  • Происхождение продукта:

    China
  • Порт доставки:

    ShenZhen
  • Время выполнения:

    Please contact our sales confirmation
  • Информация о продукте

ESCxxX-3LCD40

10 Гбит / с CWDM 40 км SFP + Трансивер


функции

Ø до 11,1 Гбит / с ссылки на данные

Ø до 40 км передача по SMF

Ø рассеиваемая мощность <1,5 Вт

Ø Неохлаждаемые CWDM EML лазер и контактный приемник

Ø металлический корпус, нижний EMI

Ø 2-х проводный интерфейс со встроенным цифровым диагностическим мониторингом

Ø С возможностью горячего подключения SFP + след

Ø спецификации соответствуют SFF 8472

Ø совместим с SFP + MSA с LC соединитель

Ø одиночный 3,3 В источник питания

Ø рабочая температура корпуса диапазон: 0 ° C до 70 ° C

а приложения

Ø 10GBASE- е R / е ш

Ø 10G Ethernet

s стандартный

Ø соответствует 802.3ae 10GBASE- е R / е ш

Ø соответствует SFF-8431

Ø RoHS Соответствует.


Описание товара

ETU-Link s ESCxxX-3LCD40 CWDM Трансивер это « л имитация модуль », предназначенный для 10GBASE-ER , и 2G / 4G / 8G / 10G волокно - канал приложения.

Трансивер состоит из двух разделов: Секция передатчика включает EML лазер. И секция ресивера состоит из штырь фотодиод интегрирована с TIA. все модули удовлетворяют требованиям лазерной безопасности класса I. функции цифровой диагностики доступны через а 2-х проводный последовательный интерфейс, как указано в SFF-8472, который обеспечивает доступ в реальном времени к рабочим параметрам устройства, таким как трансивер температура, ток смещения лазера, передаваемая оптическая мощность, принимаемая оптическая мощность и приемопередатчик напряжение питания ,
