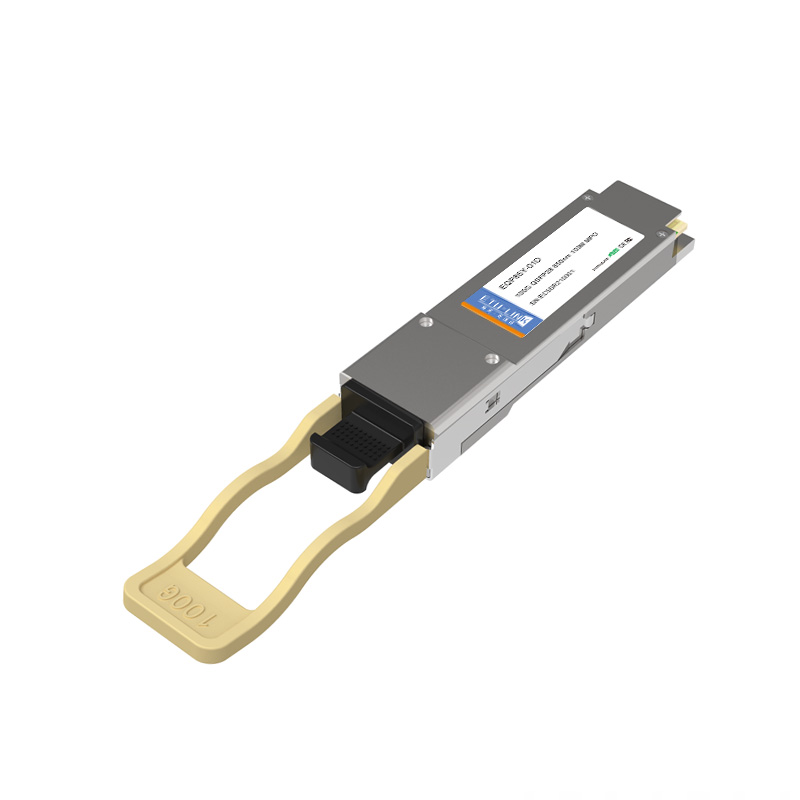

100 Гбит / с QSFP28 SR4 с DDM Трансивер

100 Гбит / с QSFP28 SR4 с DDM Трансивер

100 Гбит / с QSFP28 SR4

  • Модель продукта:

    EQ28510X-3MCD01
  • Скорость передачи данных:

    100G
  • Длина волны:

    850nm
  • Расстояние:

    100M
  • Коннектор:

    MPO
  • Тип волокна:

    MM
  • DDM:

    YES
  • Происхождение продукта:

    China
  • Порт доставки:

    Shenzhen
  • Время выполнения:

    Please contact sales for confirmation
  • Марка:

    ETU-LINK
  • Информация о продукте

EQ28510X-3MCD01

100 Гбит / с QSFP28 SR4 с DDM Трансивер


функции

Ø до 27.952 Гбит / с скорость передачи данных на канал

Ø максимальная длина звена 100 м ссылки на OM3 многомодовый волокно

Ø высокая надежность 850нм VCSEL технологии

Ø электрически с возможностью горячей замены

Ø цифровая диагностика SFF-8436 послушный

Ø соответствует QSFP28 MSA

Ø рабочая температура корпуса диапазон: 0 ° C до 70 ° C

Ø рассеиваемая мощность < 2,5 ш

Приложения

Ø Дата центр

Ø Infiniband QDR

Ø волоконный канал

стандарт

Ø соответствует IEEE 802.3 бм

Ø соответствует SFF-8436

Ø RoHS Соответствует.

описание

ЭТЮ-ЛИНК EQSP10A-3MCD0 1 рассчитаны на использование в 100 гигабит на второй линки над многомодовый волокна. Они соответствуют стандарту QSFP28 MSA и IEEE 802.3bm

Часть оптического передатчика приемопередатчика включает в себя 4-канальный VCSEL (Вертикальная полость поверхностно излучающие Лазер) массив, а 4-канальный входной буфер и драйвер лазера, диагностические мониторы, блоки управления и смещения. Для модульного управления, интерфейс управления включает двухпроводной последовательный интерфейс тактовых сигналов и сигналов данных. диагностические мониторы для VCSEL смещение, температура модуля, т передано оптическая сила полученная оптическая мощность и напряжение питания реализованы, и результаты доступны через TWS интерфейс. пороговые значения срабатывания сигнализации и предупреждения устанавливаются для отслеживаемых атрибутов. устанавливаются флаги и генерируются прерывания когда атрибуты вне пороговых значений. также устанавливаются флаги и генерируются прерывания при потере входного сигнала (LOS) и неисправность передатчика условия. все флаги зафиксированы и останутся установленными, даже если условие, инициирующее защелку, сбрасывается и работа возобновляется. все прерывания могут быть замаскированы, а флаги сбрасываются чтением соответствующего флага регистра. Оптический выход будет подавлять потерю входного сигнала, если шумоподавитель отключен. обнаружение неисправности или деактивация канала через TWS интерфейс отключит канал. Статус, тревога / предупреждение и информация о неисправностях доступна через TWS интерфейс.

Часть оптического приемника приемопередатчика включает в себя 4-канальный контактный фотодиод массив, а 4-канальный массив tia, 4-канальный выходной буфер, диагностические мониторы, блоки управления и смещения. реализованы диагностические мониторы входной оптической мощности, а результаты доступны через TWS интерфейс. пороговые значения срабатывания сигнализации и предупреждения устанавливаются для отслеживаемых атрибутов. устанавливаются флаги и генерируются прерывания когда атрибуты вне пороговых значений. также устанавливаются флаги и генерируются прерывания при потере оптического входного сигнала (LOS). все флаги зафиксированы и останутся установленными, даже если условие, инициирующее флаг, очищается и работа возобновляется. все прерывания можно замаскировать, а флаги сбрасываются чтение соответствующего флага регистр. Электрический выход будет подавлен при потере входного сигнала (если шумоподавитель не отключен) и канал деактивация через TWS интерфейс. статус и тревога / предупреждение информация доступна через TWS интерфейс.
