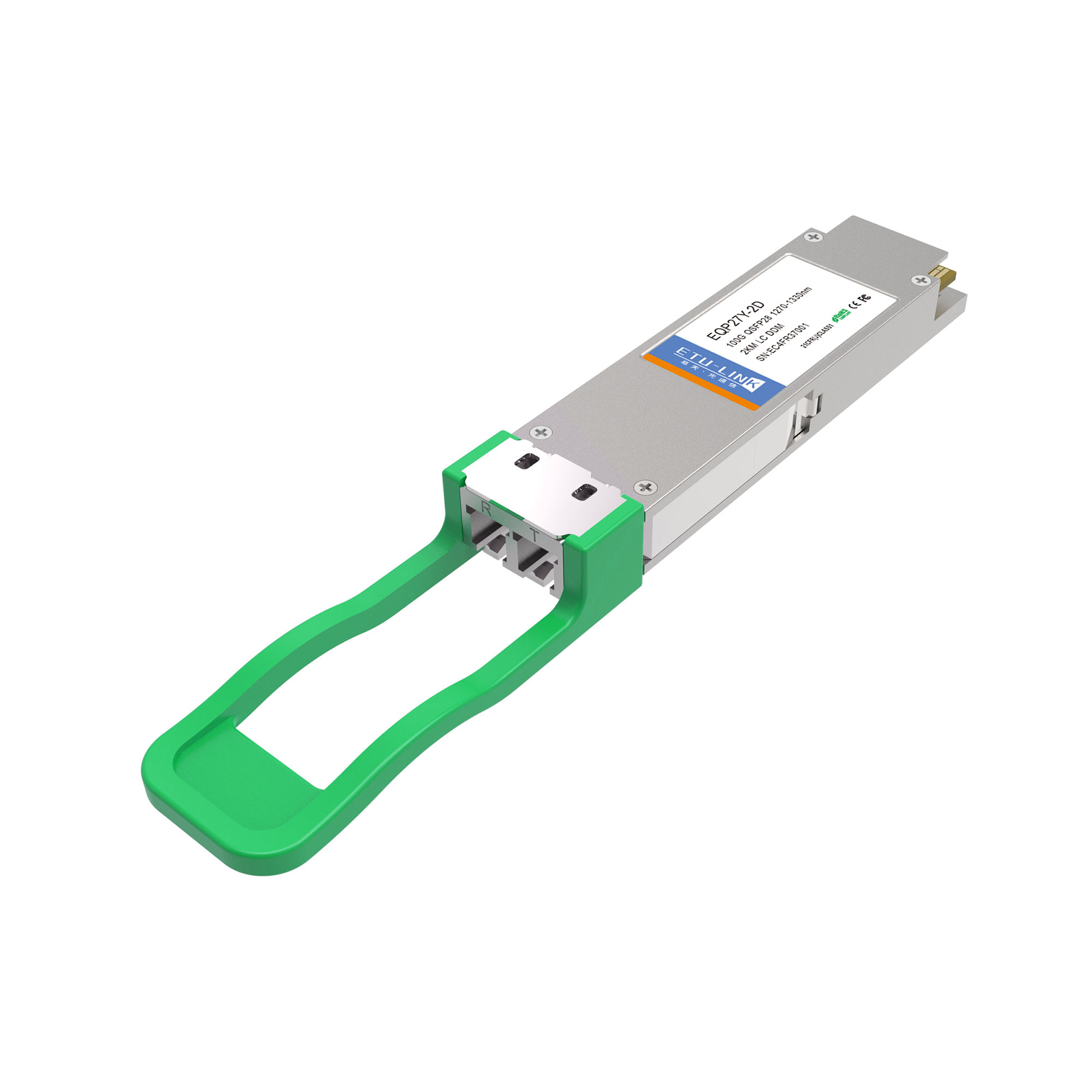

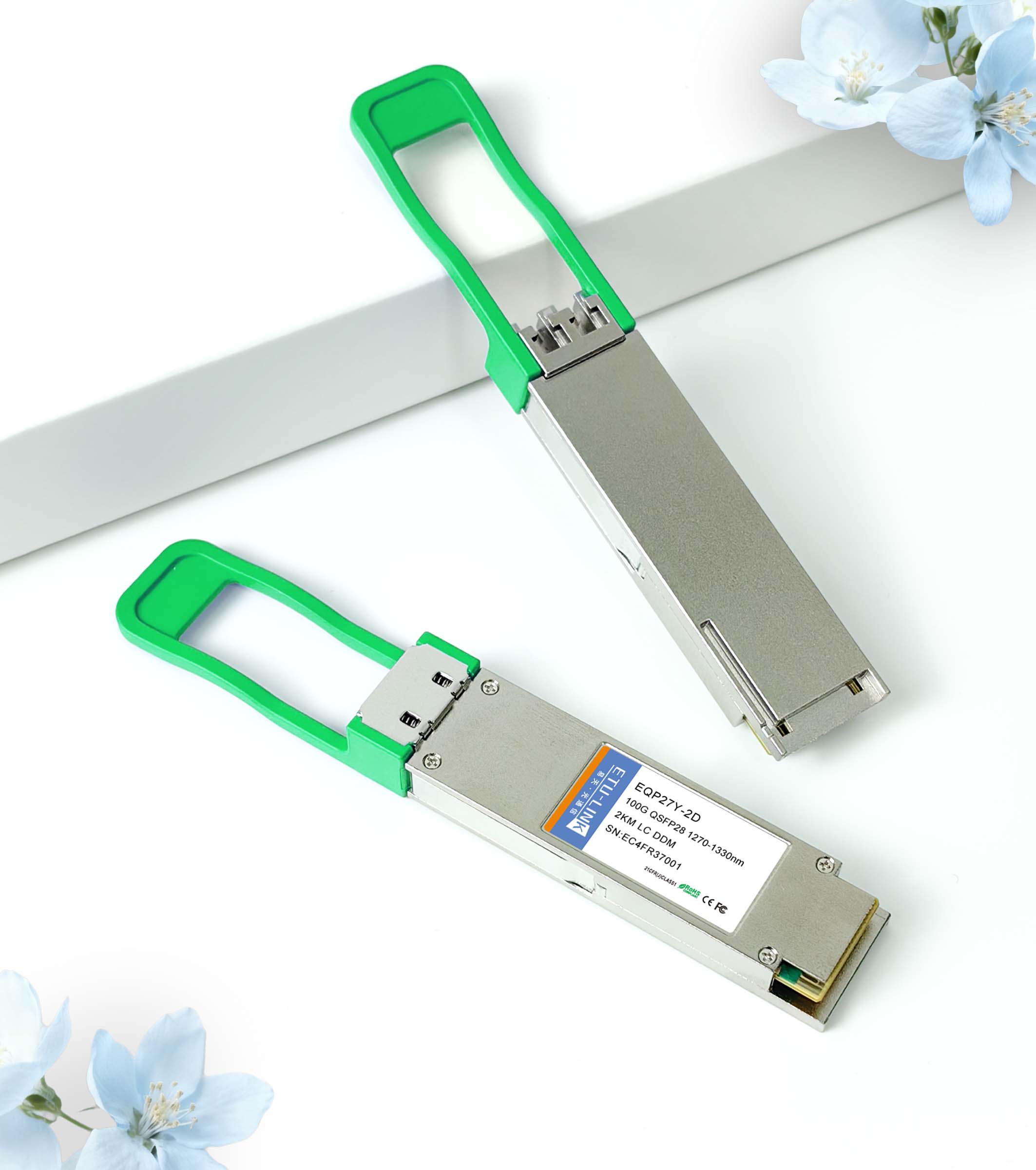

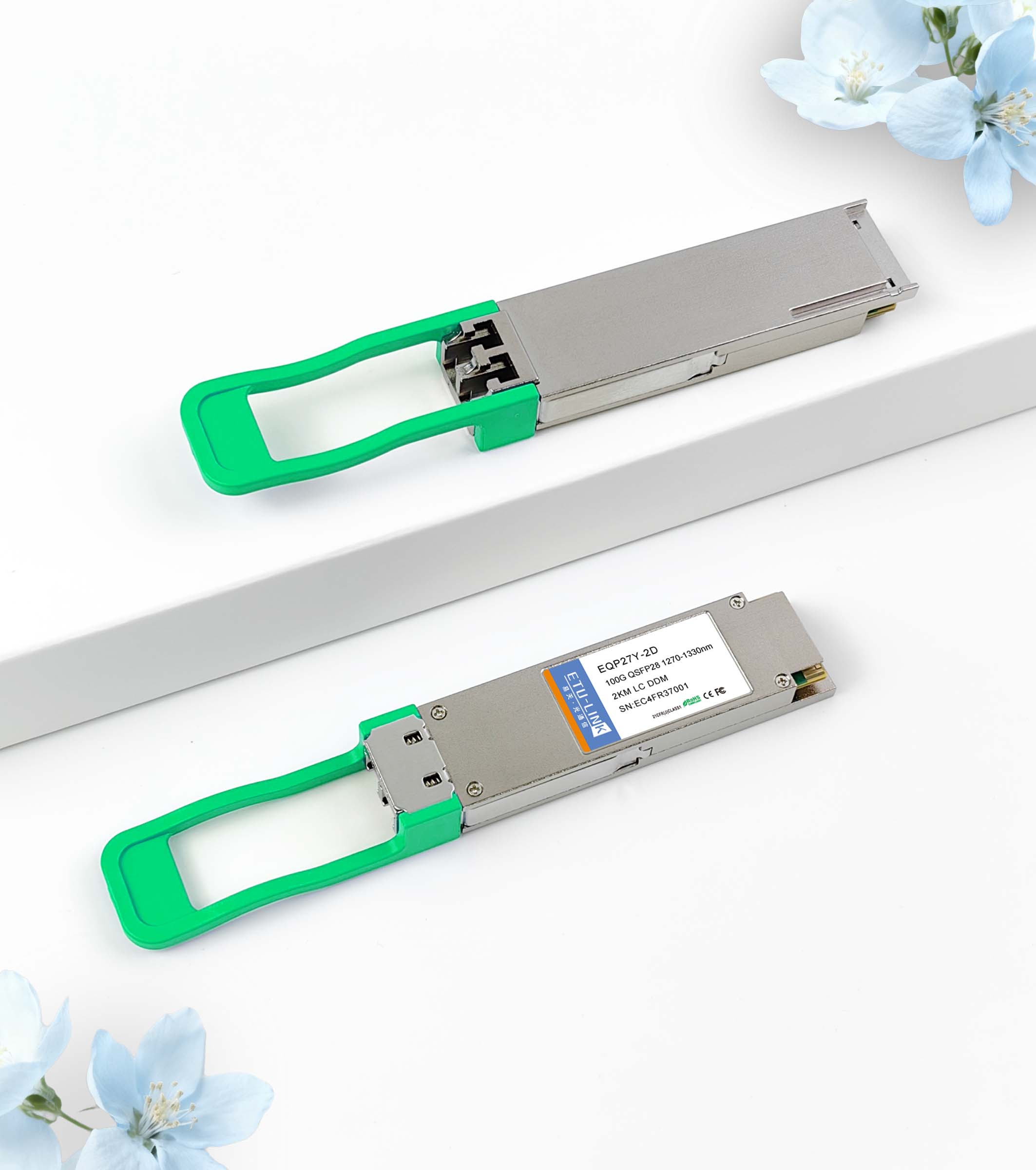

100 Гбит / с 2КМ QSFP28 CLR4 LC с DDM Трансивер

экв 2xx 10 Икс -3LCD2

100 Гбит / с 2КМ QSFP28 CLR4 с DDM Трансивер

характерная черта

Ø 4 CWDM полосы Mux / Demux дизайн

Ø CWDM ТОСА интегрированный драйвер

Ø встроить CDR как на tx, так и на RX

Ø до 25,78 Гбит / с скорость передачи данных на длина волны

Ø до 2км передача по SMF

Ø электрически с возможностью горячей замены

Ø интерфейс мониторинга цифровой диагностики

Ø соответствует QSFP28 MSA с LC соединитель

Ø рабочая температура корпуса диапазон: 0 ° C до 70 ° C

Ø рассеиваемая мощность < 3,5 ш

Приложения

Ø дата-центр и LAN

стандарт

Ø соответствует IEEE 802.3ba и 100G CLR4

Ø соответствует SFF-8436

Ø RoHS послушный

описание

100G QSFP28 CLR4 предназначен для работы в одномодовом волоконная система с использованием 4X25 CWDM канал в 1310 полосы и связи до 2 км. Модуль преобразует 4 входных канала 25Gb / s электрические данные до 4 CWDM оптические сигналы и мультиплексоры их в один канал на 100Gb / s оптическая передача. Наоборот, на приемной стороне модуль оптически демультиплексирует a 100 ГБ / с вход в 4 CWDM каналы сигналов, и преобразует их на 4 канала вывода электрических данных.

Центральные длины волн 4 CWDM каналы 1271, 1291, 1311 и 1331 нм. он содержит дуплекс LC разъем для оптического интерфейса и 38-контактный разъем для электрического интерфейса. Одномодовый волокно (SMF) применяется в этом модуле. Это продукт преобразует 4-канальный 25Гб / с электрические входные данные в CWDM оптические сигналы (свет) на 4-волновой лазер с распределенной обратной связью (DFB) массив. 4 длины волны мультиплексированы в один 100Гб / с данные, распространяющиеся из модуля передатчика через SMF. Модуль приемника принимает 100Gb / s ввод оптических сигналов и демультиплексирования это в 4 CWDM 25Гб / с каналы. свет каждой длины волны собирается дискретным фотодиодом, а затем выводится как электрические данные после усиления с помощью TIA.

Изделие выполнено в форм-факторе оптический / электрический подключение и цифровой диагностический интерфейс в соответствии с QSFP28 Мульти-источник соглашение (MSA) и соответствует IEEE 802.3ba.
