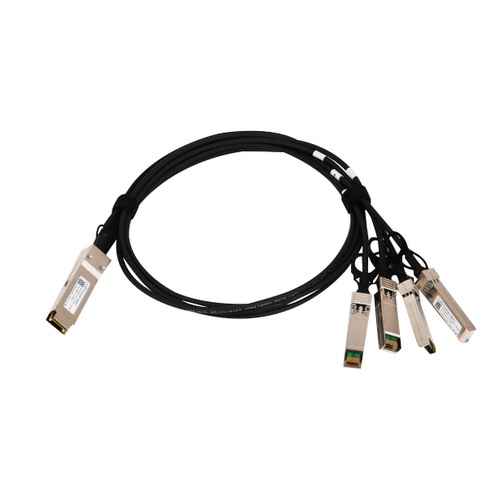

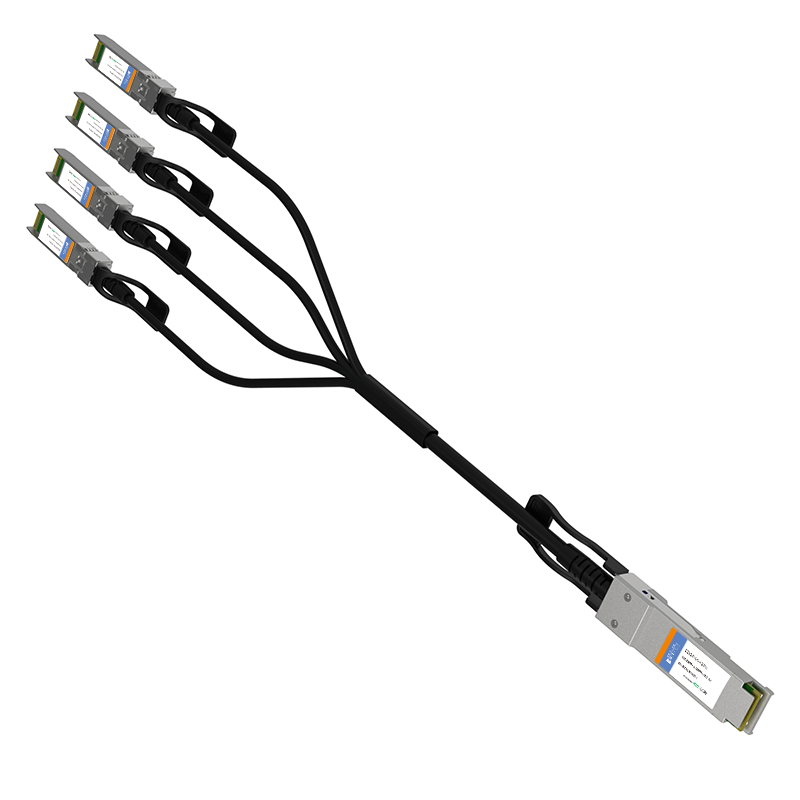

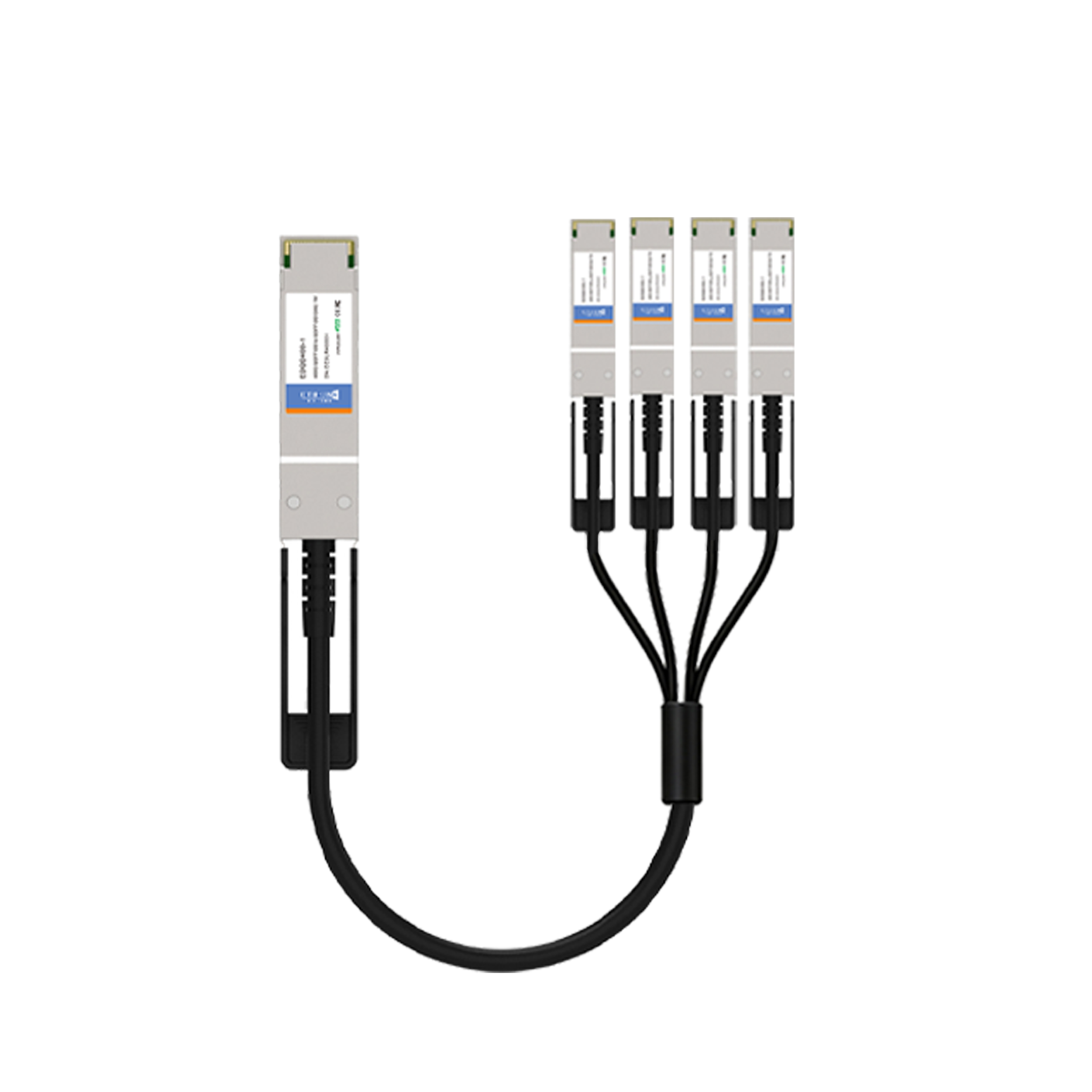

40G QSFP + в SFP + ЦАП кабели

Описание: ETU-Link гибрид QSFP + в 4x SFP + прорывные пассивные медные кабели 40 Гбит / с до 10 Гбит / с кабель сборки. QSFP + в 4x SFP + кабели обеспечивают 40GbE системы возможность подключения к 10GbE переключатели или адаптер карты.

  • Модель продукта:

    EQDP4X-34SCNxx
  • Скорость передачи данных:

    40G
  • Происхождение продукта:

    China
  • Порт доставки:

    Shenzhen
  • Время выполнения:

    Please conatct our sales for confirmatio
  • Информация о продукте

EQDP4X-34SCNxx

QSFP + до 4 SFP + медный кабель в сборе


обзор

QSFP + (Четырехъядерный малый форм-фактор вставной плюс) медь прямое присоединение кабели подходят для очень коротких расстояний и предлагают очень экономичный способ установить 40-гигабитный связь между QSFP + порты QSFP + переключатели внутри стоек и между соседними стойками. Эти кабели используются для 40GbE и Infniband стандартов, чтобы максимизировать производительность. QSFP + предназначены для удовлетворения растущих потребностей центров обработки данных и высокопроизводительных вычислительных приложений в системе кабельных соединений высокой плотности, способной обеспечить совокупную пропускную способность данных 40 Гбит / с. Это система межсоединений полностью соответствует существующим отраслевым стандартам, таким как QSFP MSA и IBTA (InfiniBand торговая ассоциация). QSFP + кабели поддерживают требования к пропускной способности передачи, определенные IEEE 802.3ba (40 Гб / с) и Infiniband QDR ( 4x10 Гб / с на канал) спецификации.


функции

QSFP в 4x SFP + Splitter Cable предлагает ИТ-специалистам экономичное решение для объединения соединений 40G QSFP и 10G SFP + включенных хост-адаптеров, коммутаторов и серверов.

Для типичных приложений, пользователи могут установить этот разделительный кабель между имеющимся QSFP порт на их 40 Гбит / с коммутатор и питание до четырех восходящих 10GbE-SFP + включен переключатели.Каждый QSFP-SFP + кабель-разветвитель имеет одиночный QSFP разъем (SFF-8436) рассчитан на 40-Gb / s на одном конце и (4) SFP + разъемы (SFF-8431), каждый рассчитан на скорость 10 Гбит / с, на другом.

QSFP до 4 SFP + разветвители, которые проектируют и поставляют все внутри гарантия полного контроля над производительностью, качеством и единообразием продукции. примеры включают нашу широко уважаемую плату как соединитель платформа, прямая сварная к проводу и заключен в прочный Цинк-никель кожух для превосходных перекрестных помех и EMI производительность.


технические характеристики

Ø разъем A: (1) QSFP 40,0 Гбит / с номинальный разъем (SFF-8436 Соответствует)

Ø разъем B: (4) SFP + 10.0 Гбит / с номинальные разъемы (SFF-8431 Соответствует)

Ø экономически связывает QSFP порт с восходящим потоком 10GbE-SFP + переключатель

Ø независимая от протокола поддержка 40GbE, QDR InfiniBand, sas & волоконный канал

Ø до 10.3125 Гбит / с скорость передачи за SFP + канал (40 Гбит / с совокупный)

Ø прочное цинковое литье под давлением SFP + & QSFP соединители с тянущей к отпусканию запирание

Ø преодолеть разрыв между вашими 10G и 40G коммутаторы / хост адаптеры

Ø низкий перекрестный разговор и пара в пару перекос поддерживает целостность сигнала

Ø полностью совместим с последней версией SFP + & QSFP MSA (Соглашение с несколькими источниками)

Ø поддерживает все текущие 10-гигабитные Ethernet и 40-гигабитный стандарты Ethernet

Ø обозначенный форм-фактор и электрическое соответствие для QDR InfiniBand

Ø Идеальный кабель-разветвитель с прямым подключением для оптоволоконного канала & сас

Ø наслаждайтесь меньшим бюджетом мощности и более низкой стоимостью портов по сравнению с оптическими

Ø полностью RoHS соответствует требованиям по охране окружающей среды


Приложения

Ø InfiniBand SDR, DDR

Ø Ethernet 1G, 10G

Ø FibreChannel

Ø Стойка-к-стойке От полки к полке соединять

Ø сеть

Ø место хранения

Ø Концентраторы, коммутаторы, маршрутизаторы, серверы
