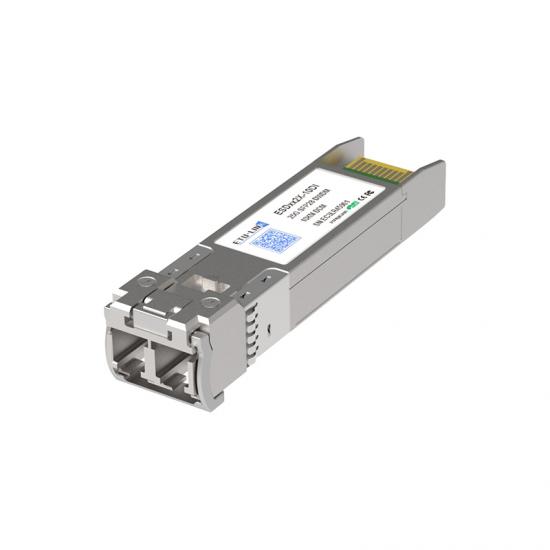

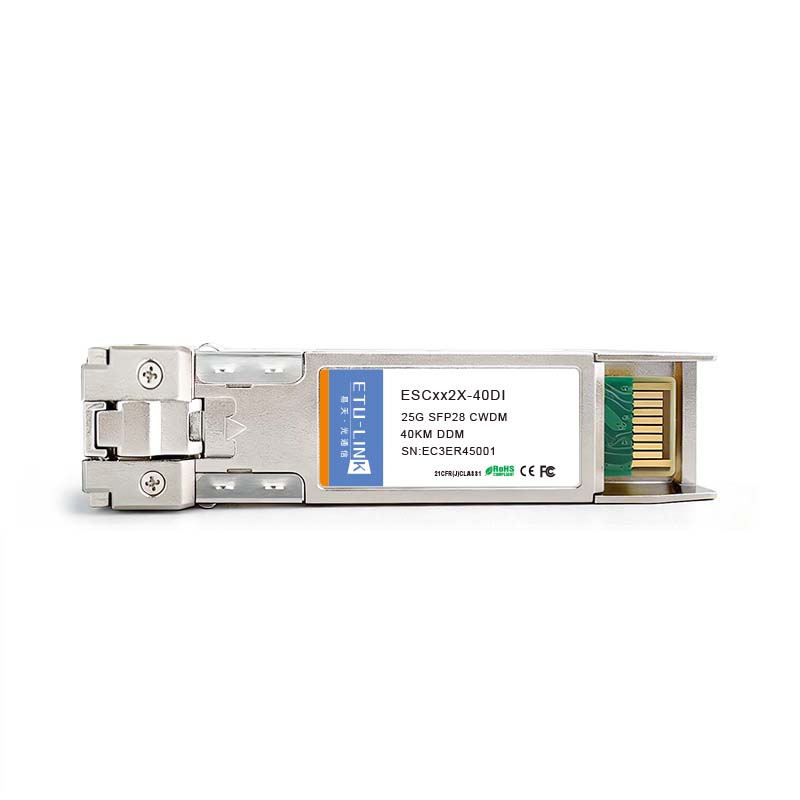

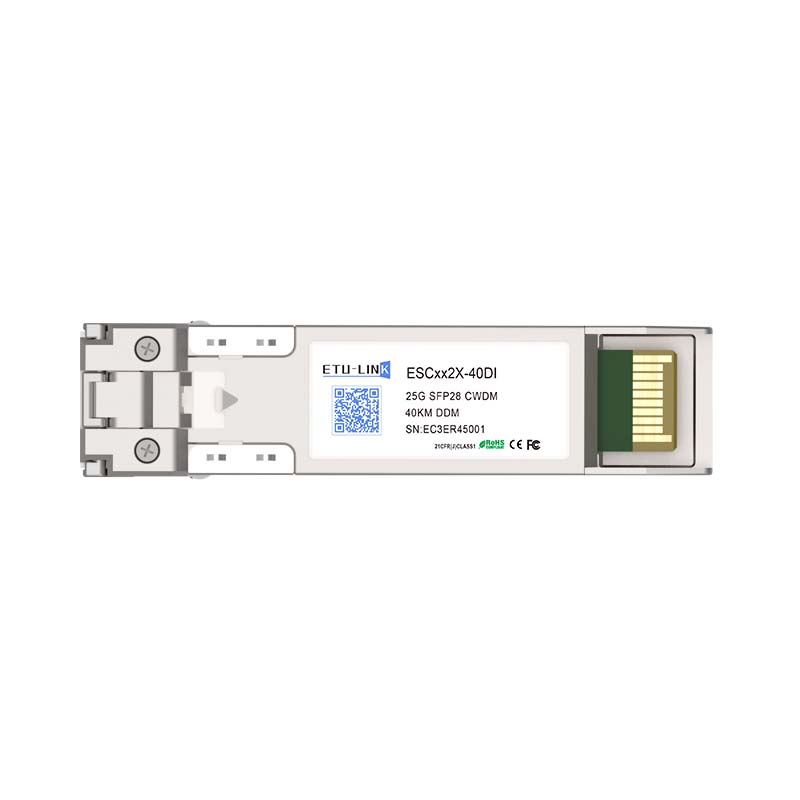

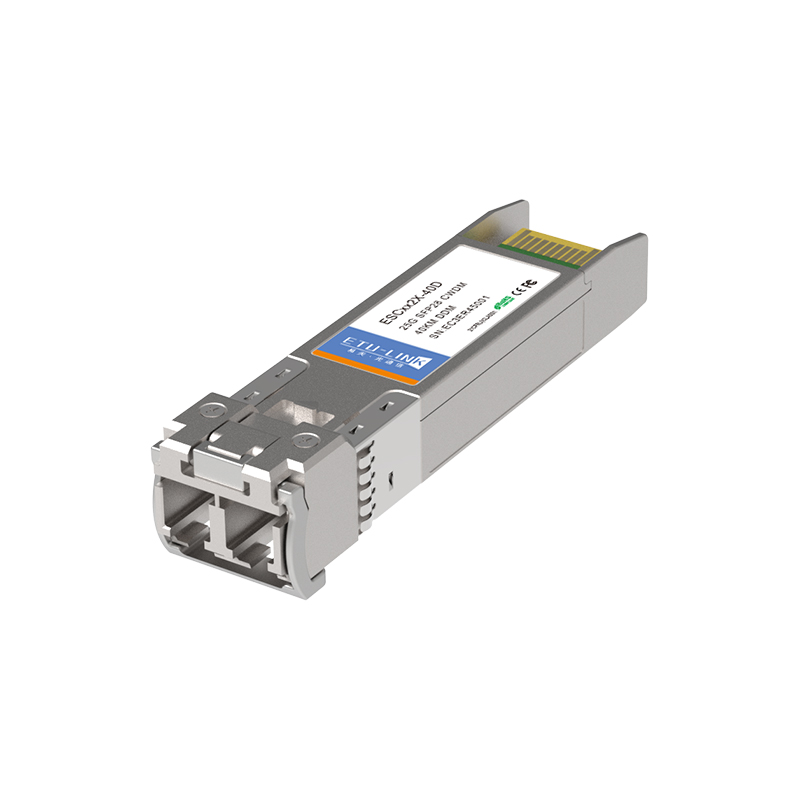

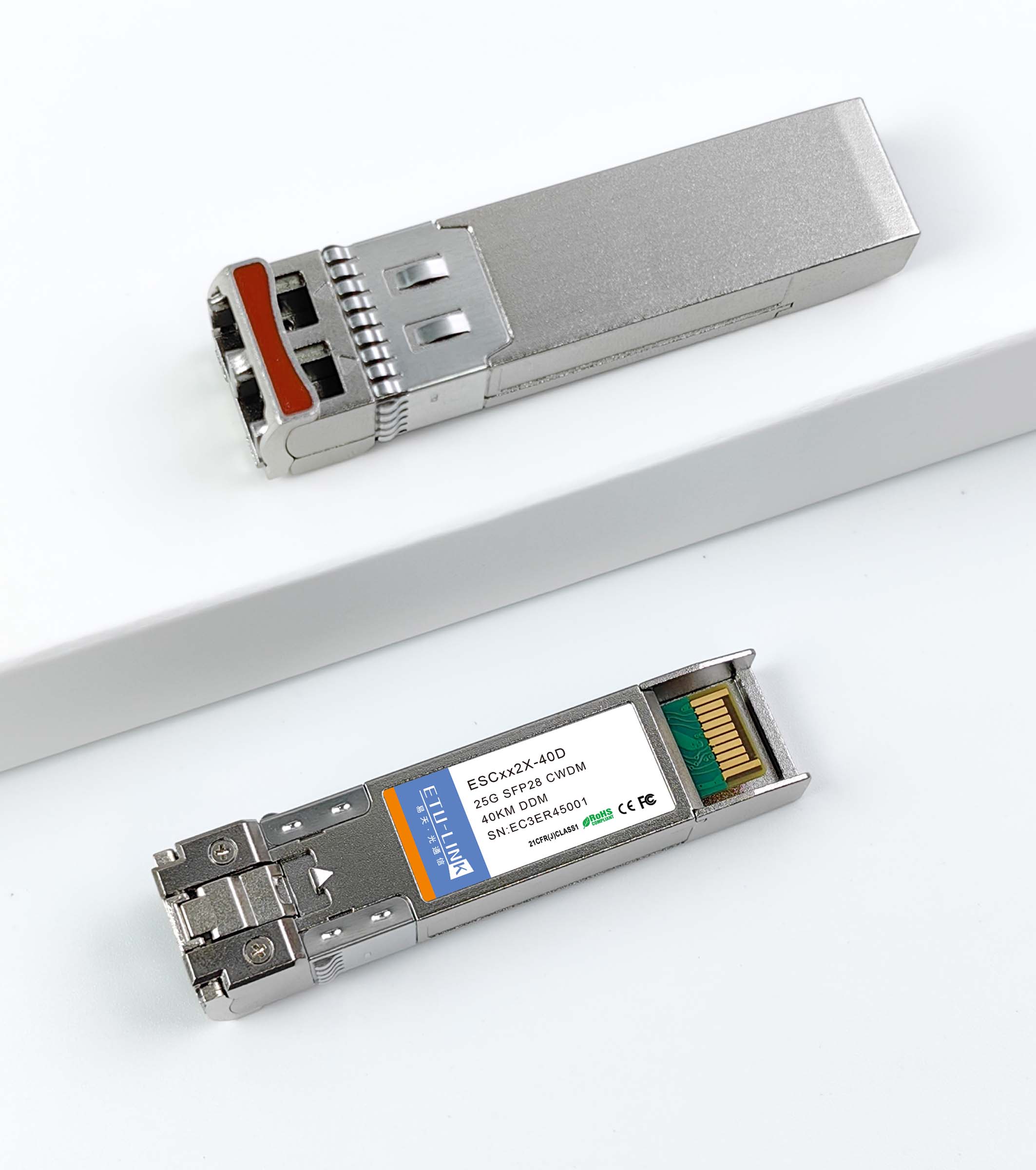

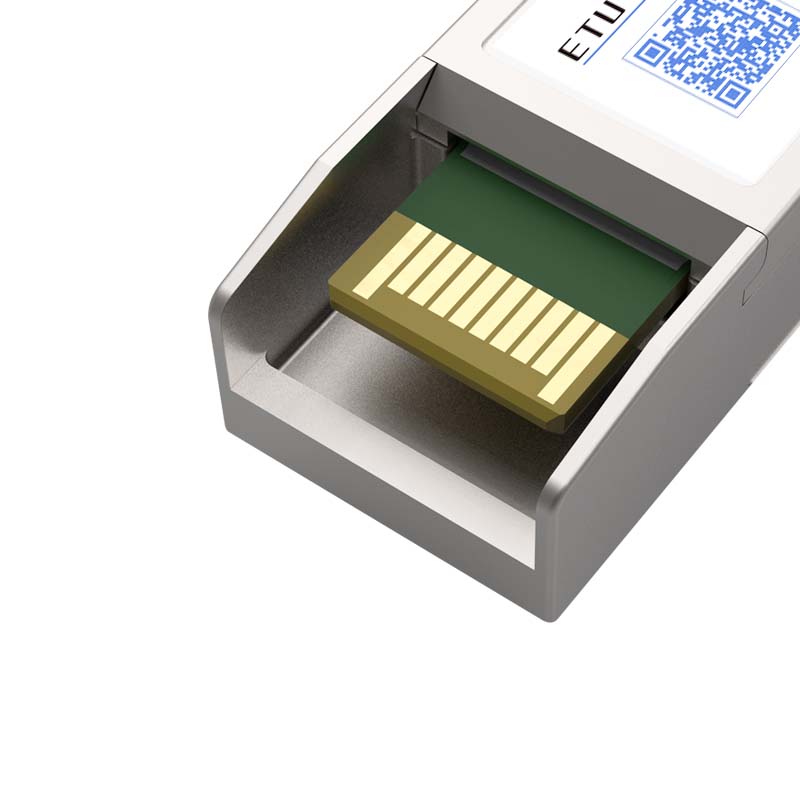

25G . SFP28 . CWDM . 40 км . Lc .Оптический трансивер

Etu . 25 ГБ / S SFP28 . трансивер . состоит из пяти разделов: ld Водитель, предельный усилитель,Цифровой диагностический монитор, CWDM Dfb . лазер и APD фото-детектор . Модульные данные ссылки до 40 км в 9 / 125um Одиночный режим волокно.

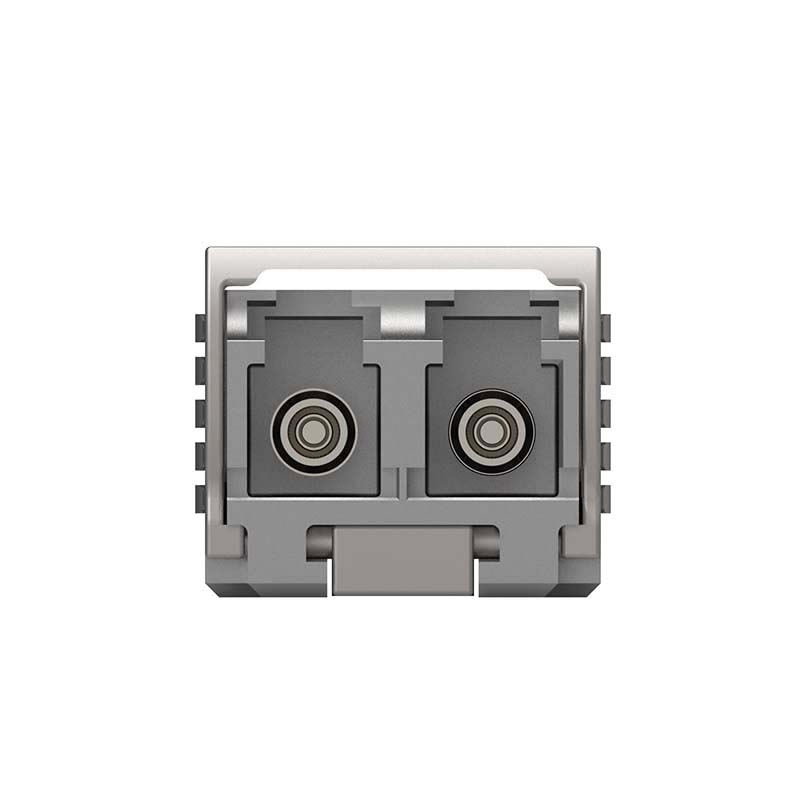

Модульное оптическое соединение - дуплекс LC и должен быть совместимым с SFP + 28 Гбит / с . и обратно совместимые с наследием 10G SFP + pluggable. SFP28 CWDM . Модуль LR - это двойное направленное устройство с передатчиком и приемником плюс интерфейс управления управления (2-проводной Интерфейс) в том же физическом пакет. 2-провод Интерфейс используется для последовательного идентификатора, цифровой диагностики и модуля управления Функция.

Передатчик преобразует 25GBit / S Серийный Pecl или CML Электрические данные в последовательные оптические данные, совместимые с 25GBASE-LR стандарт. открытый коллектор совместимый передающий отключение (tx_dis) это предоставлено. логика "1" Или ни одно соединение на этот PIN-код не отключит лазер от Передача. логика "0" На этом PIN-файле предоставляет нормальные операция. Передатчик имеет внутреннюю контур автоматического управления мощностью (APC) Для обеспечения постоянной оптической мощности выходной мощности по напряжению питания и температуре вариации. Открытый коллектор, совместимый передающий файл (tx_fault) это предоставлено. Tx_fault . это модуль вывод контакта с этим когда Высокий, указывает на то, что передатчик модуля обнаружил состояние неисправностей, связанное с лазерной операцией или безопасность. Tx_fault Выходные контакты - это открытый слив / коллектор и должен быть подтянутым к VCC_HOST На хосте с резистором в ассортименте 4.7-10 kω. Tx_disable . это модуль ввода контакт. Когда . Tx_disable . утверждается высокий или левый открытый, SFP28 Вывод модуля передатчика Должен быть повернутым OFF. Это . Контакт Должен быть подтянутым до VCCT С 4.7 kω . до 10 кОм резистор

Приемник преобразует 25GBit / S последовательные оптические данные в серийный PECL / CML Электрические Данные. Открытый коллектор, совместимый потерю сигнала предоставляется. Rx_los . Когда . Высокий указывает на уровень оптического сигнала ниже, который указан в соответствующем стандарт. Rx_los Контакт - открытый Дренаж / коллектор вывод и Должны быть подъемами к VCC_HOST На хосте с резистором в ассортименте 4.7-10 kω или с активным прекращением. Фильтрация электропитания рекомендуется как для передатчика, так и для приемника. Rx_los сигнал предназначен как предварительное указание системы, в которой SFP28 Установлен, что полученные прочности сигнала ниже указанного диапазона. Такая индикация обычно указывает на не установленные Кабели, сломанные кабели или отключенные, отказоустойчивые или отключение передатчика в дальнем конце кабеля.
