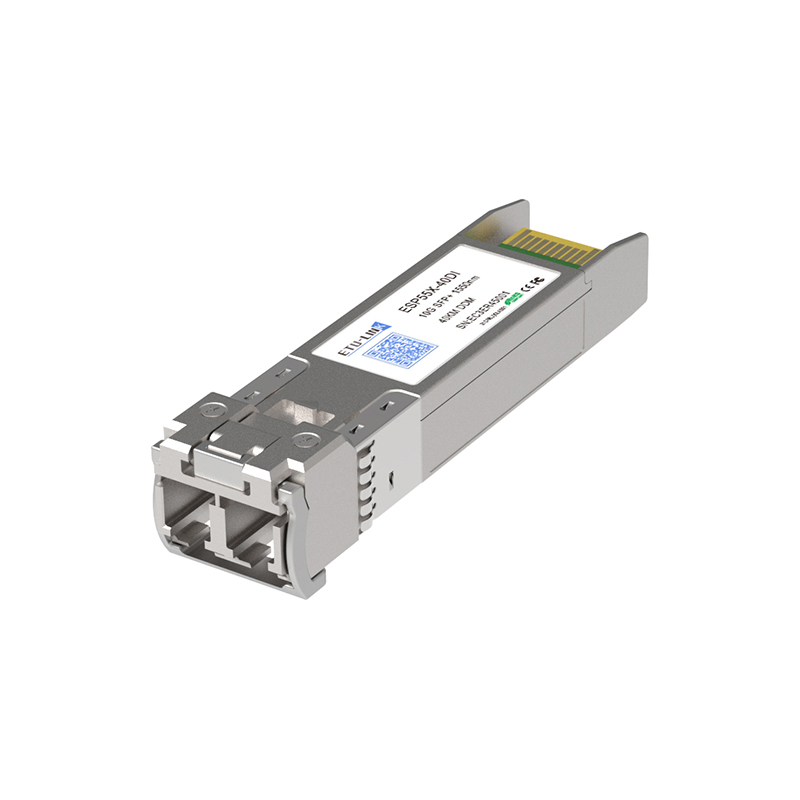

10G SFP+ ZR 1550 нм 110 км LC оптический трансивер

Основные характеристики

• Поддерживается скорость передачи данных до 11,3 Гбит/с.
• SFP-модуль с возможностью горячей замены и дуплексный разъем LC.
• Дальность действия G.652 SMF достигает 110 км.
• ЭМЛ-лазер и АПД-приемник
• Диапазон рабочих температур: Коммерческий: 0°C ~ 70°C; Расширенный: -20°C ~ 85°C; Промышленный: -40°C ~ 85°C
• Низкое энергопотребление: <1,5 Вт
• Соответствует стандарту SFP-8431
• Соответствует стандарту SFP-8432.
• Соответствует стандарту SFP-8472
• Соответствует стандарту IEEE802.3ae
• Соответствие требованиям RoHS 6
• Соответствует Директиве ЕС 2015/863/ЕС

SFP+ LR 1310 нм 20 км	SFP+ LR 1550 нм 40 км	SFP+ ER 1550 нм 80 км	SFP+ ZR 1550 нм 1 0 0 км	SFP+ ZR 1550 нм 120 км
10Г	10Г	10Г	10Г	10Г
1310 нм	1550 нм	1550 нм	1550 нм	1550 нм
20 км	40 км	80 км	100 км	120 км
ЛК	ЛК	ЛК	ЛК	ЛК
СМ	СМ	СМ	СМ	СМ
ДДМ	ДДМ	ДДМ	ДДМ	ДДМ
КОМ: 0°C ~70°C Внешняя температура: -20°C ~85°C ИНДИЯ: -40°C ~85°C	КОМ: 0°C ~70°C Внешняя температура: -20°C ~85°C ИНДИЯ: -40°C ~85°C	С КОМ: 0°C ~70°C Внешняя температура: -20°C ~85°C ИНДИЯ: -40°C ~85°C	КОМ: 0°C ~70°C Внешняя температура: -20°C ~85°C ИНДИЯ: -40°C ~85°C	КОМ: 0°C ~70°C Внешняя температура: -20°C ~85°C ИНДИЯ: -40°C ~85°C

В1: Могут ли модули 10G SFP+ LR работать с одномодовыми оптоволоконными кабелями?
A1: Да, для стандартных модулей 10G-LR требуется одномодовое оптоволокно OS2 (длина волны 1310 нм) с дальностью действия 10 км.

Вопрос 2: Можно ли использовать 10G BiDi SFP+ для дуплексной передачи сигнала по оптоволокну?
A2: Да, модули BiDi (1270 нм/1330 нм) обеспечивают двунаправленную передачу по одному волокну в существующих дуплексных волоконно-оптических сетях.

В3: Почему для некоторых модулей 10G SFP+ требуются внешние тактовые схемы?
A3: Высокоскоростные модули (например, 10G-LR) используют микросхемы CDR (Clock Data Recovery) для уменьшения дрожания сигнала, что требует наличия точных схем синхронизации тактовой частоты на печатной плате основного модуля.

Вопрос 4: Можно ли подключить модуль 10G SFP+ к порту SFP?
A4: Физически совместимы, но электрически несовместимы – порты SFP не имеют линий SerDes 10G, что приводит к сбоям связи, если коммутатор не поддерживает адаптацию скорости.

В5: В чем разница между SFP и SFP+?
A5: Основное различие между SFP и SFP+ заключается в том, что SFP+ используется в приложениях Gigabit Ethernet, а SFP — в приложениях 100Bse или 1000Base. SFP не поддерживает скорость передачи данных 10 Гбит/с, а это значит, что их нельзя использовать в одной сети.

В6: Для чего используется порт SFP+?
A6: Модули SFP+ обычно используются для соединений Gigabit Ethernet и 10 Gigabit Ethernet и могут адаптироваться к различным сценариям применения, включая высокоскоростные сетевые соединения и оптоволоконные каналы.

В7: Как выбрать между оптическими модулями SR, LR и ER?

A7: SR (Short Reach) для многомодовых линий связи длиной ≤300 м, LR (Long Reach) для одномодовых линий связи длиной 10 км, ER (Extended Reach) для одномодовых линий связи длиной более 40 км.

В8: Каковы преимущества 10G SFP+ BIDI?
A8: Основные преимущества:
Решение на основе одного волокна — использует мультиплексирование с разделением по длине волны (WDM) для передачи/приема по одному волокну (например, пара 1270 нм/1330 нм).
Экономия средств: на 50% меньше использования оптоволокна, на 30-40% ниже затраты на установку.
Экономия пространства — удваивает плотность портов без прокладки новых кабелей.
Области применения: районы с ограниченными ресурсами оптоволокна, сети 5G для передачи данных между узлами сети, расширение городских сетей и межсетевое взаимодействие центров обработки данных высокой плотности.

В9: Поддерживают ли модули 10G мониторинг DDM/DOM?
A9: A: Да, соответствующие модули отвечают стандарту SFF-8472 для мониторинга температуры, мощности передачи и чувствительности приемника в реальном времени.

В10: Какова максимальная дальность передачи оптических модулей ETU-Link?
A10: Наши модули поддерживают дальность действия от 100 м (SR многомодовый) до 120 км (ZR одномодовый), при этом существуют специальные модели, оптимизированные для работы на дальности 300 м, 10 км, 40 км, 80 км и 120 км.
