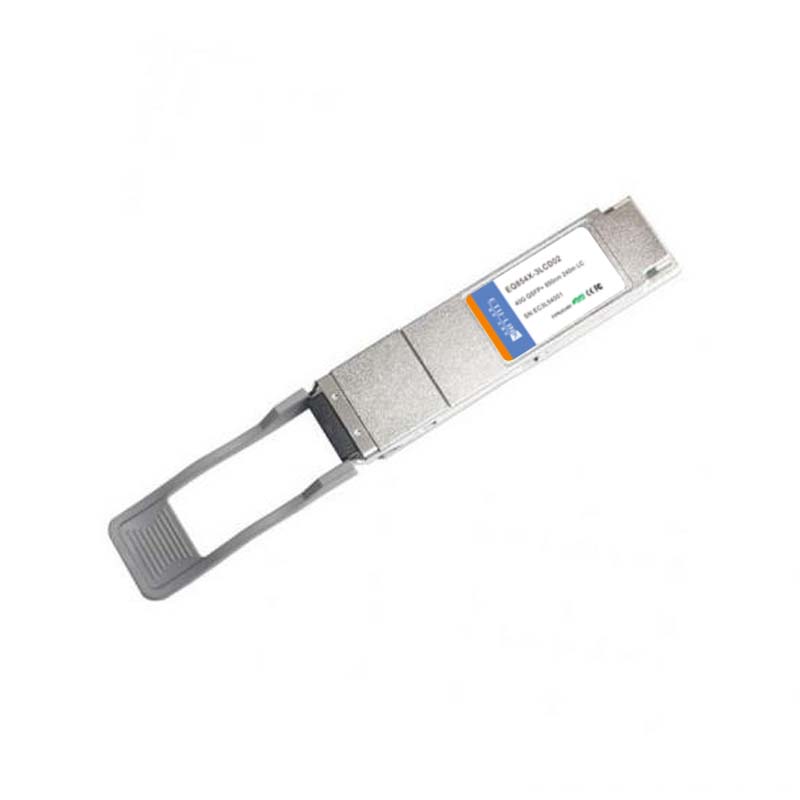

40G QSFP+ SWDM4 240 м LC оптический трансивер

Модель продукта:
EB894X-02D
Скорость передачи данных:
40G
Длина волны:
850-940nm
Расстояние:
240M
Соединитель:
LC
Тип волокна:
MM
ДДМ:
YES
Происхождение продукта:
China
Порт доставки:
ShenZhen
Бренд:
ETU-LINK

Информация о продукте

Совместимость с QSFP+ MSA Совместимость с SWDM MSA
Соответствует SFF-8636
Соответствует IEEE 802.3ba
Форм-фактор QSFP+ с возможностью горячей замены
4x10Gb/s SWDM передатчик на базе VCSEL
Поддерживает совокупную скорость передачи данных 41,2 Гбит/с.
Рассеиваемая мощность <3,5 Вт
Максимальная длина линии 240 м на OM3 MMF и
350 м на OM4 ММФ
Диапазон температур корпуса от 0°C до 70°C
Дуплексные розетки LC
Электрический интерфейс XLPPI
Соответствует RoHS

Как выбрать оптический модуль 40G QSFP+?

Оптический модуль 40G QSFP+ относится к скорости передачи 40G, а упаковка этого оптического модуля — QSFP+. Оптический модуль 40G имеет четыре независимых полнодуплексных канала приемопередатчика, каждый канал со скоростью приемопередатчика 10G, таким образом формируя скорость передачи 40G. Оптическая связь ETU LINK (ETU-LINK) представит оптический модуль 40G QSFP +, какие типы существуют.

Организация IEEE для оптического модуля 40G QSFP + для разработки различных протоколов передачи, общими являются: 40G BASE-SR4 , 40G BASE-LR4, 40G BASE-BiDi, 40G BASE-ER4 и т. д., тип интерфейса этих оптических модулей, расстояние передачи, рабочая длина волны не совпадают, ниже приведен список параметров оптических модулей 40G для справки.

ЛЭТУ ПН	Скорость передачи данных	Упаковка	Длина волны (нм)	Расстояние	Соединитель	Патч-корд
EQ854X-3MCD01	40G	КСФП+	850	150м	МПО	ОМ4
EQ854X-3MCD04	40G	КСФП+	850	400м	МПО	ОМ4
EQ314X-3MCD2(PSM4)	40G	КСФП+	1310	2км	МПО	ОС2
EQxx4X-3LCD10	40G	КСФП+	CWDM	10км	Двойной ЛК	ОС2
EQxx4X-3LCD40	40G	КСФП+	CWDM	40км	Двойной ЛК	ОС2

Как показано в таблице выше, 40G SR4, 40G ER4? и 40G BIDI — это многомодовые оптические модули, для передачи которых требуется использование волоконно-оптических патч-кордов OM3/OM4, которые подходят для соединения оборудования в центре обработки данных из-за короткого расстояния передачи; Типы интерфейсов 40G SR4, 40G eSR4 и 40G PSM4 являются интерфейсами MPO, этот тип интерфейса может не только обеспечивать соединение 40G, но также использовать патч-корд MPO-LC для достижения соединения 40G и 10G; Тип интерфейса LX4, LR4, ER4 - LC, необходимо использовать с одномодовым оптоволоконным патч-кордом OS2, расстояние передачи составляет более 2 км, самое дальнее - 40 км.
