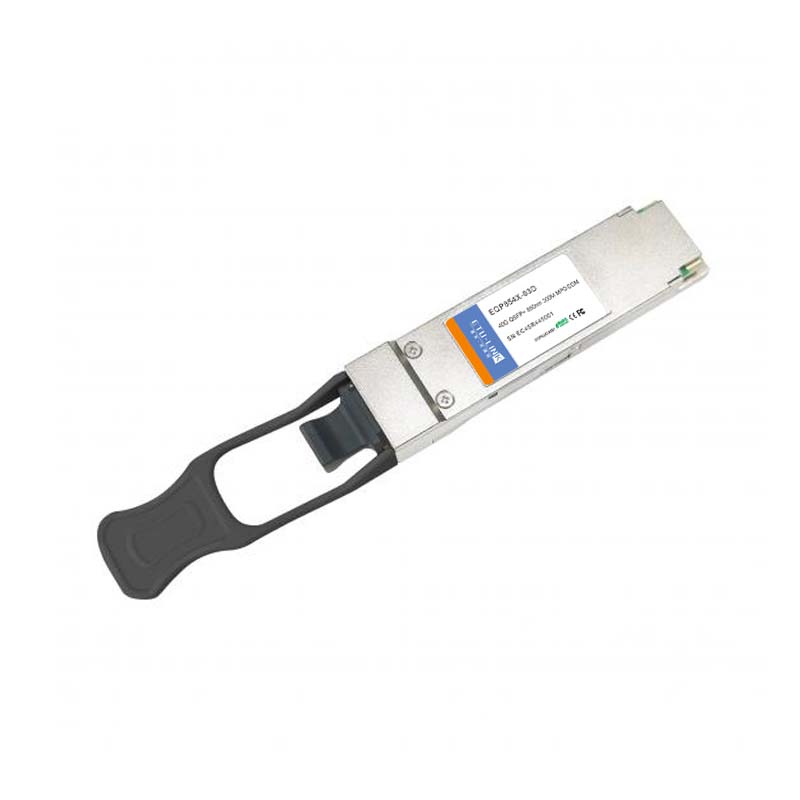

40 Гбит / с 850нм 300M / 400M QSFP + оптический Приемопередатчик

EQ854X-3MCD03

40 Гбит / с 850нм 300M QSFP + оптический Приемопередатчик

функции

Ø высокий канал Вместимость: 40 Гбит / с за модуль

Ø до 11,1 Гбит / с скорость передачи данных на канал

Ø максимальная длина звена 300 м ссылки на OM3 многомодовый

волокно или 400м ссылки на OM4 многомодовый волокно

Ø высокая надежность 850нм VCSEL технологии

Ø электрически с возможностью горячей замены

Ø цифровая диагностика SFF-8436 послушный

Ø рабочая температура корпуса диапазон: 0 ° C до 70 ° C

Ø рассеиваемая мощность < 1,5 ш

Приложения

Ø 40G Ethernet

Ø Infiniband QDR

Ø волоконный канал

стандарт

Ø соответствует IEEE 802.3ba

Ø соответствует SFF-8436

Ø RoHS Соответствует.

описание

ЭТЮ-ЛИНК EQ854X-3MCD03 рассчитаны на использование в 40 гигабит на второй линки над многомодовый волокна. Они соответствуют требованиям QSFP + MSA и IEEE 802.3ba 40GBASE-SR4.

Часть оптического передатчика приемопередатчика включает в себя 4-канальный VCSEL (Вертикальная полость

поверхностно излучающие Лазер) массив, а 4-канальный входной буфер и драйвер лазера, диагностические мониторы, блоки управления и смещения. Для модульного управления, интерфейс управления включает двухпроводной последовательный интерфейс тактовых сигналов и сигналов данных. диагностические мониторы для VCSEL смещение, температура модуля, т передано оптическая сила ， полученная оптическая мощность и напряжение питания реализованы, и результаты доступны через TWS интерфейс. пороговые значения срабатывания сигнализации и предупреждения устанавливаются для отслеживаемых атрибутов. устанавливаются флаги и генерируются прерывания когда атрибуты вне пороговых значений. также устанавливаются флаги и генерируются прерывания при потере входного сигнала (LOS) и неисправность передатчика условия. все флаги зафиксированы и останутся установленными, даже если условие, инициирующее защелку, сбрасывается и работа возобновляется. все прерывания могут быть замаскированы, а флаги сбрасываются чтением соответствующего флага регистра. Оптический выход будет подавлять потерю входного сигнала, если шумоподавитель отключен. обнаружение неисправности или деактивация канала через TWS интерфейс отключит канал. Статус, тревога / предупреждение и информация о неисправностях доступна через TWS интерфейс.

Часть оптического приемника приемопередатчика включает в себя 4-канальный контактный фотодиод массив, а 4-канальный массив tia, 4-канальный выходной буфер, диагностические мониторы, блоки управления и смещения. реализованы диагностические мониторы входной оптической мощности, а результаты доступны через TWS интерфейс. пороговые значения срабатывания сигнализации и предупреждения устанавливаются для отслеживаемых атрибутов. устанавливаются флаги и генерируются прерывания когда атрибуты вне пороговых значений. также устанавливаются флаги и генерируются прерывания при потере оптического входного сигнала (LOS). все флаги зафиксированы и останутся установленными, даже если условие, инициирующее флаг, очищается и работа возобновляется. все прерывания можно замаскировать, а флаги сбрасываются чтение соответствующего флага регистр. Электрический выход будет подавлен при потере входного сигнала (если шумоподавитель не отключен) и канал деактивация через TWS интерфейс. статус и тревога / предупреждение информация доступна через TWS интерфейс.
