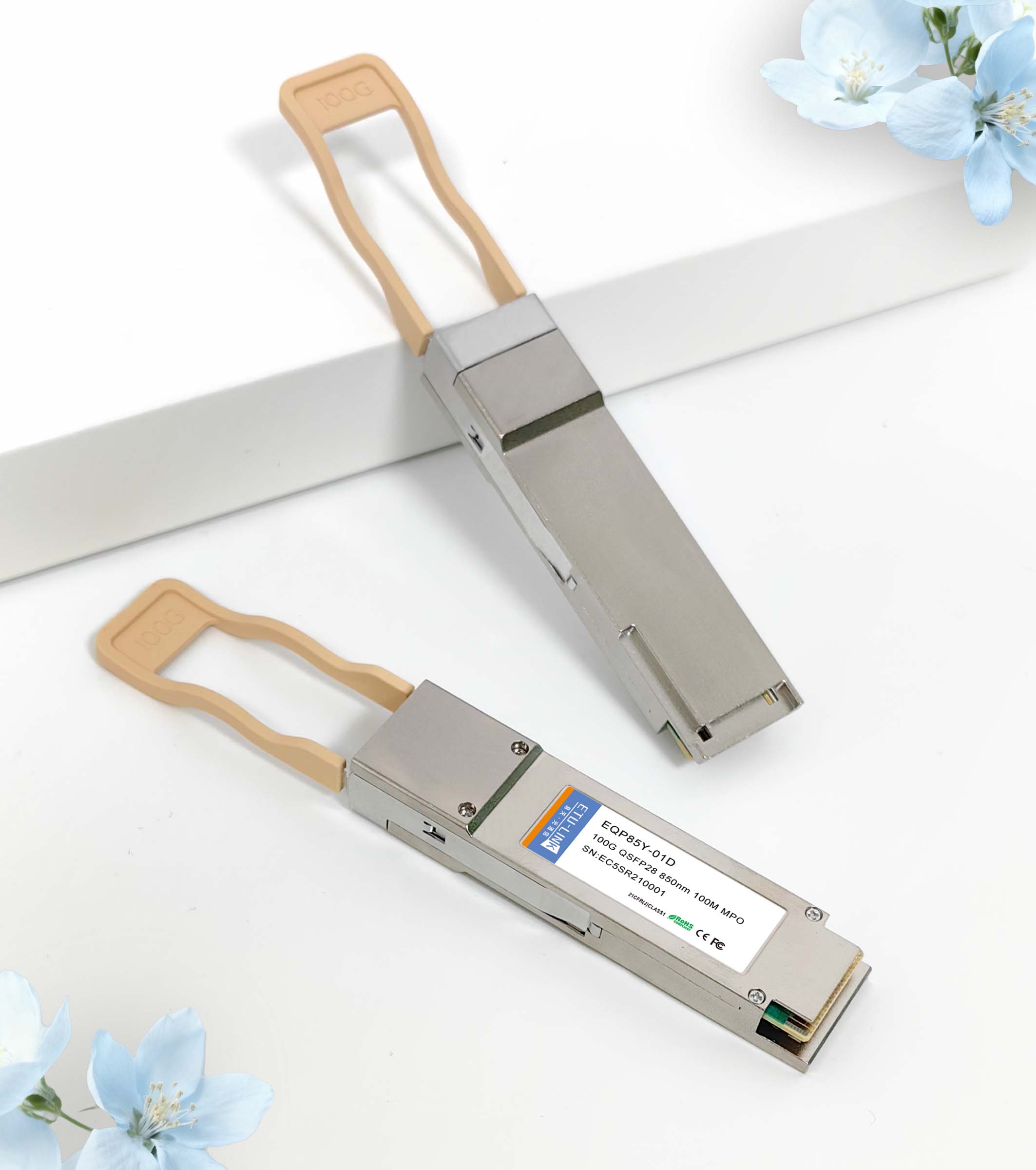

100Gbps QSFP28 SR4
100Gbps QSFP28 SR4 с приемопередатчиком DDM
  • Item NO.:EQ28510X-3MCD01
  • Скорость передачи данных:100G
  • Длина волны:850nm
  • Расстояние:100M
  • Соединитель:MPO
  • Первый:多模
  • DDM:YES
  • Происхождение продукта:China
  • Порт доставки:Shenzhen
  • Время упреждения:Please contact sales for confirmation
Загрузка данных
Если вы хотите узнать больше о продукте, пожалуйста, нажмите здесь Adobe Reader
чтобы загрузить данные листа
Сведения о продукте

EQSP10А-3LCD01

100Gbps QSFP28 SR4 с приемопередатчиком DDM


Особенности

ØСкорость передачи данных до 27,952 Гбит / с

ØМаксимальная длина линии связи 100 м на многомодовом оптоволоконном кабеле OM3

ØТехнология высокой надежности 850 нм VCSEL

ØЭлектрически с возможностью горячей замены

ØЦифровая диагностика SFF-8436

ØСоответствует QSFP28 MSA

ØРабочий диапазон рабочих температур: от 0 ° C до 70 ° C

ØРассеиваемая мощность u0026 lt; 2,5 Вт

Приложения

ØДата центр

ØInfiniband QDR

ØВолоконный канал

стандарт

ØСоответствует IEEE 802.3 bm

ØСоответствует SFF-8436

ØСоответствует RoHS.

Описание

ETU-LINK EQSP10A-3LCD01Предназначены для использования в сетях со скоростью 100 Гбит / с в многомодовом волокне. Они совместимы с QSFP28 MSA и IEEE 802.3bm

Часть оптического передатчика трансивера включает 4-канальный VCSEL (вертикальная полость Surface Emitting Laser), 4-канальный входной буфер и лазерный драйвер, диагностические мониторы, блоки управления и смещения. Для управления модулем интерфейс управления включает в себя двухпроводный последовательный интерфейс сигналов часов и данных. Диагностические мониторы для смещения VCSEL, температуры модуля,tПередала оптическую мощность,Оптическая мощность и напряжение питания реализованы, а результаты доступны через интерфейс TWS. Для отслеживаемых атрибутов установлены пороги предупреждения и предупреждения. Флаги устанавливаются и прерывания генерируются, когда атрибуты находятся за пределами пороговых значений. Также устанавливаются флаги и прерывания, генерируемые для потери входного сигнала (LOS) и условий сбоя передатчика. Все флаги фиксируются и сохраняются, даже если возобновляется условие, начинающееся с фиксации защелки и операция. Все прерывания могут быть замаскированы, а флаги сбрасываются, читая соответствующий регистр флага. Оптический выход будет подавлен для потери входного сигнала, если шумоподавитель отключен. Обнаружение неисправностей или деактивация канала через интерфейс TWS отключат канал. Состояние, информация о тревоге / предупреждении и сбоях доступны через интерфейс TWS.

Часть оптического приемника приемопередатчика включает в себя 4-канальную матрицу фотодиодов ПИН, 4-канальную матрицу TIA, 4-канальный выходной буфер, диагностические мониторы и блоки управления и смещения. Диагностические мониторы для оптической входной мощности реализованы, и результаты доступны через интерфейс TWS. Для отслеживаемых атрибутов установлены пороги предупреждения и предупреждения. Флаги устанавливаются и прерывания генерируются, когда атрибуты находятся за пределами пороговых значений. Флаги также устанавливаются и прерывания генерируются для потери оптического входного сигнала (LOS). Все флаги фиксируются и будут сохраняться, даже если условие, инициирующее сброс флага, возобновится. Все прерывания могут быть замаскированы, а флаги сбрасываются при чтении соответствующего регистра флага. Электрический выход будет подавлен для потери входного сигнала (если шумоподавитель отключен) и деактивации канала через интерфейс TWS. Информация о состоянии и тревоге / предупреждения доступна через интерфейс TWS.

Похожие теги : 100 Гбит / с QSFP28 QSFP28 SR4 100 Гбит / с SR4 100G QSFP28 SR4 трансивер Приемопередатчик 100G CFP4 LR4 CFP4

Предыдущий:100Gbps 10KM QSFP28 LR4 с приемопередатчиком DDM

Следующая:100 Г CFP4 LR4
